Bednarka - Jak dobrać materiał i uniknąć błędów w uziemieniu?

W instalacji odgromowej i uziemiającej bednarka decyduje o tym, czy prąd zostanie bezpiecznie odprowadzony do gruntu, czy zacznie szukać przypadkowej drogi przez konstrukcję budynku. W praktyce nie chodzi wyłącznie o sam stalowy płaskownik, ale o cały układ: materiał, połączenia, głębokość ułożenia i odporność na korozję. Poniżej porządkuję temat tak, żeby łatwiej było ocenić, kiedy ten element jest potrzebny, jak go dobrać i czego nie pomijać przy montażu.

Czym jest stalowy płaskownik i dlaczego w elektryce ma tak duże znaczenie

To prosty element, ale jego rola jest bardzo konkretna: ma stworzyć możliwie krótką i trwałą drogę dla prądu do gruntu. W układach ochronnych liczy się niska rezystancja uziemienia, czyli opór, jaki stawia grunt i sam tor przepływu. Im lepszy kontakt z ziemią i lepsze połączenia, tym skuteczniej układ odprowadza energię zwarcia albo wyładowania atmosferycznego.

Ja patrzę na ten element nie jak na zwykły kawałek stali, tylko jak na część systemu bezpieczeństwa. Dlatego sam przekrój nie wystarcza: ważne są też miejsca łączenia, trasa prowadzenia, sposób zabezpieczenia przed korozją i to, czy całość została przygotowana pod konkretny obiekt. W praktyce ten sam produkt może sprawdzić się świetnie w jednym miejscu, a w innym okazać się zbyt słaby albo po prostu źle dobrany.

Najważniejsze zastosowania to uziom fundamentowy, uziom otokowy, przewody odprowadzające w instalacji odgromowej oraz połączenia wyrównawcze. W domach jednorodzinnych często widzi się też wykorzystanie w pobliżu instalacji fotowoltaicznej, gdzie trzeba połączyć ochronę przeciwprzepięciową, konstrukcję dachu i uziemienie całego obiektu w jeden spójny układ.

To prowadzi do kolejnego pytania: jakie warianty materiału mają sens w praktyce i kiedy warto dopłacić do lepszej ochrony przed korozją.

Jakie warianty sprawdzają się w praktyce

Na rynku spotyka się kilka wersji, ale w codziennej pracy najczęściej wybór sprowadza się do kompromisu między ceną, trwałością i warunkami gruntu. Poniżej zestawiam rozwiązania, które realnie pojawiają się w projektach.

W praktyce najczęściej wygrywa ocynk, bo jest wystarczający w wielu standardowych instalacjach. Jeżeli jednak grunt jest wilgotny, agresywny chemicznie albo inwestor zakłada długą eksploatację bez częstych napraw, wtedy warto rozważyć materiał o lepszej odporności na korozję. To nie jest zakup „na lata albo na chwilę” w oderwaniu od warunków - tu środowisko pracy ma większe znaczenie niż sama etykieta produktu.

Właśnie dlatego przed zakupem zawsze patrzę najpierw na obiekt i grunt, a dopiero później na cenę. Nie każda bednarka nadaje się do każdego gruntu, a źle dobrany materiał może skrócić żywotność całego układu bardziej niż oszczędność na etapie zakupu.

To przechodzi naturalnie do najważniejszej części: gdzie taki element faktycznie stosuje się w budynku i dlaczego przy fotowoltaice nie wolno traktować go jako dodatku na końcu projektu.

Gdzie sprawdza się najlepiej w budynku i przy fotowoltaice

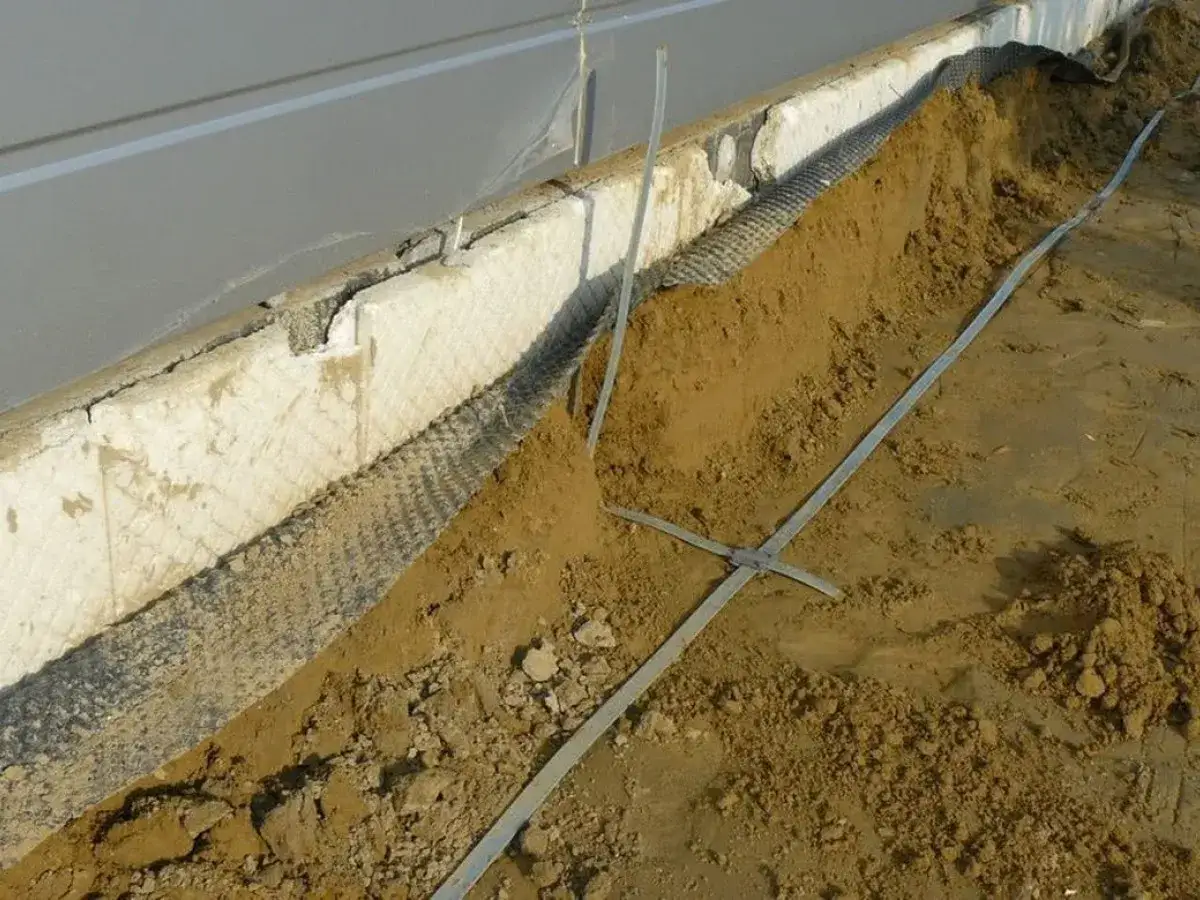

Najbardziej oczywiste zastosowanie to uziom fundamentowy lub otokowy. W pierwszym przypadku taśma pracuje w betonie i korzysta z dużej powierzchni kontaktu z gruntem, w drugim - biegnie wokół budynku w ziemi i tworzy zamknięty obwód, który dobrze rozprasza prąd i poprawia bezpieczeństwo całej instalacji. Oba rozwiązania mają sens, ale ich skuteczność zależy od projektu oraz od tego, czy wykonawca zachował ciągłość połączeń.

W projektach spotyka się układanie na głębokości ok. 0,5-0,8 m, ale ostatecznie decyduje dokumentacja i warunki gruntu. Zbyt płytkie prowadzenie zwiększa ryzyko uszkodzeń mechanicznych, a zbyt głębokie nie zawsze poprawia parametry tak bardzo, jak się to intuicyjnie wydaje.

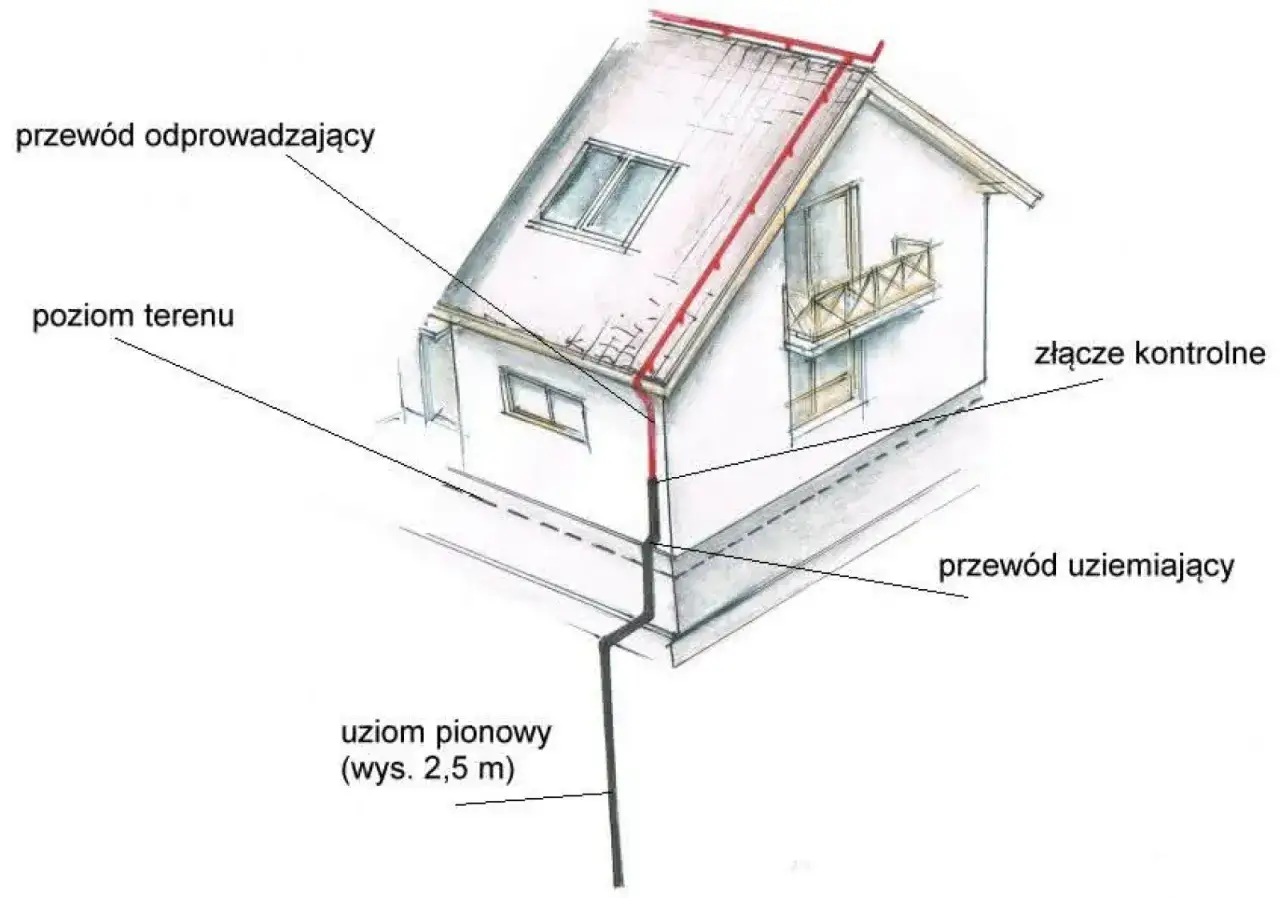

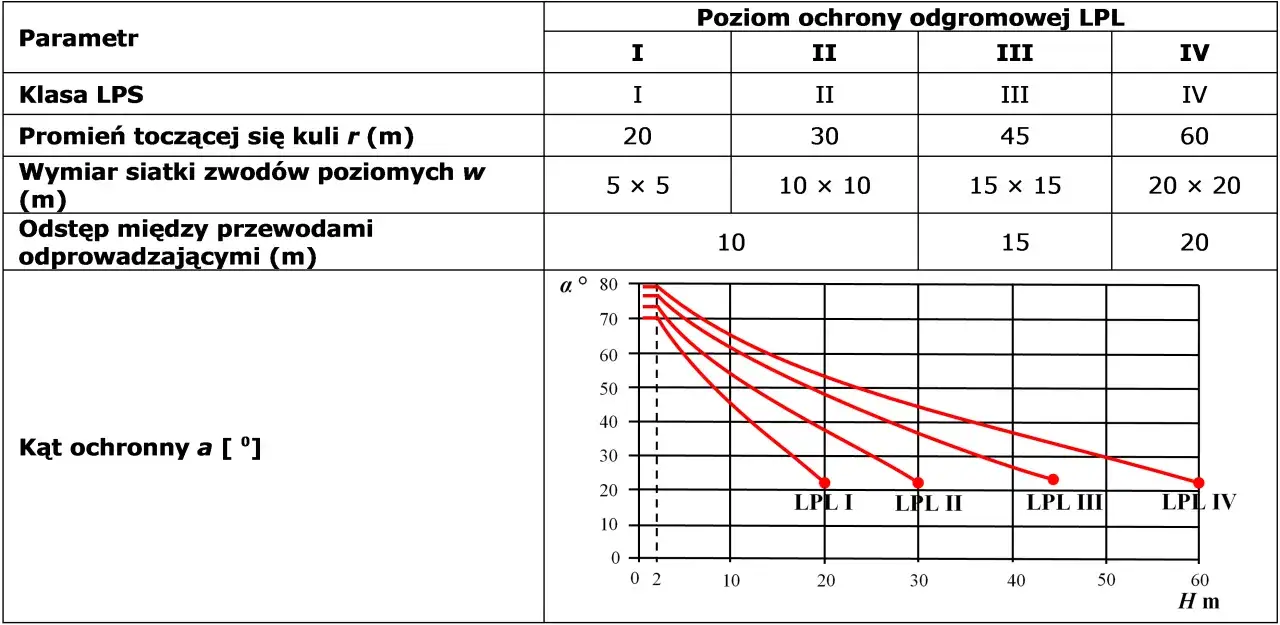

W instalacjach odgromowych ten element łączy zwody i przewody odprowadzające z uziomem. To ważne, bo piorun nie „wybacza” słabych punktów: każdy dodatkowy opór, każde luźne złącze i każda przerwa w ciągłości zwiększają ryzyko przeskoku iskry do elementów budynku. Dla mnie to jeden z tych obszarów, gdzie oszczędzanie na detalach zwykle kończy się droższą poprawką.

Przy fotowoltaice temat robi się jeszcze bardziej praktyczny. Konstrukcja paneli, falownik, ograniczniki przepięć i metalowe elementy montażowe powinny pracować w jednym, spójnym układzie ochronnym. Sama konstrukcja na dachu nie zastępuje uziemienia, a źle poprowadzone przewody mogą tylko ułatwić przenoszenie zakłóceń i przepięć do elektroniki. Jeśli dach ma być wyposażony w panele, to plan ochrony odgromowej trzeba skoordynować z projektem elektrycznym już na starcie, a nie po montażu modułów.

W praktyce to właśnie tutaj pojawia się najwięcej nieporozumień: ludzie mylą uziemienie z samym „przykręceniem czegoś do metalowej ramy”. To za mało. Liczy się ciągłość toru, poprawne połączenie z główną szyną wyrównawczą i zgodność z projektem całej instalacji.

Skoro wiadomo już, gdzie ten element pracuje, można przejść do doboru przekroju, długości i materiału tak, by układ nie był ani przewymiarowany, ani przypadkowy.

Jak dobrać przekrój, długość i materiał bez zgadywania

W praktyce najczęściej spotykany jest profil 25x4 mm, a w niektórych realizacjach pojawia się też 30x4 mm. To jednak nie jest wybór „z przyzwyczajenia”, tylko efekt projektu, warunków gruntu i wymagań konkretnego systemu. Większy przekrój nie zawsze daje realną korzyść, jeśli problemem jest korozja, zła trasa albo słabe złącza.

Dobór warto oprzeć na kilku pytaniach:

• Jaki jest rodzaj obiektu - dom, budynek gospodarczy, obiekt z PV czy instalacja specjalna?
• Jak wygląda grunt - suchy, wilgotny, gliniasty, piaszczysty, agresywny chemicznie?
• Czy układ ma pełnić tylko funkcję ochrony przeciwporażeniowej, czy również odgromowej?
• Jak długa ma być trwałość bez remontów i czy dostęp do elementów będzie możliwy po zasypaniu?
• Czy w projekcie przewidziano dodatkowe połączenia wyrównawcze i ochronę przepięciową?

Jeżeli planujesz uziom otokowy, długość nie wynika z jednego uniwersalnego wzoru. Decyduje osiągnięty efekt, czyli parametry całego uziemienia po wykonaniu pomiaru. Zdarza się, że lepiej dołożyć dodatkowy odcinek albo uzupełnić układ prętami pionowymi niż tylko zwiększać jeden wymiar na papierze. To podejście jest zwykle skuteczniejsze niż „kupienie na zapas” samego materiału.

Warto też pamiętać o odległości od ścian, warunkach układania i ochronie antykorozyjnej. Jeśli taśma ma leżeć w gruncie przez wiele lat, to jej otoczenie bywa równie ważne jak sam materiał. Grunt nasypowy, ostre kamienie, wilgoć zalegająca przy fundamencie i przypadkowe uszkodzenia mechaniczne potrafią osłabić układ szybciej, niż sugeruje wygląd nowej instalacji.

Po tym etapie zwykle zostaje już tylko montaż. I właśnie tam widać, czy projekt był przemyślany, czy tylko poprawny na rysunku.

Jak montaż i łączenie wpływają na skuteczność całego układu

Tu nie ma miejsca na skróty. Nawet dobrze dobrany materiał może przestać działać tak, jak powinien, jeśli połączenia są wykonane byle jak albo w gruncie pojawiają się miejsca o dużej rezystancji. Ja zawsze patrzę na montaż jak na test rzetelności całego projektu: jeśli któryś etap został zrobiony „na szybko”, układ wcześniej czy później to pokaże.

1. Trasa powinna wynikać z projektu, a nie z tego, gdzie było najłatwiej wykopać rowek.
2. Połączenia muszą zachować ciągłość elektryczną, więc spaw, złącze albo zacisk nie mogą być traktowane jako element dekoracyjny.
3. Miejsca połączeń trzeba zabezpieczyć przed korozją zgodnie z technologią zastosowaną w danym systemie.
4. Układ powinien mieć punkt pomiarowy, żeby po zakończeniu prac dało się wykonać kontrolę rezystancji.
5. Po zasypaniu i zakończeniu robót trzeba sprawdzić, czy żaden fragment nie został uszkodzony mechanicznie.

W praktyce spawane połączenia pod ziemią uchodzą za bardzo trwałe, ale tylko wtedy, gdy wykonano je poprawnie i zabezpieczono. Z kolei połączenia skręcane bywają wygodne w dostępie serwisowym, lecz pod ziemią wymagają większej dyscypliny montażowej. Nie chodzi więc o ślepe wybranie jednego rozwiązania, tylko o dopasowanie technologii do miejsca, w którym układ będzie pracował.

Po montażu przychodzi jeszcze pomiar rezystancji uziemienia. To moment, w którym weryfikuje się, czy cały układ rzeczywiście zapewnia niską rezystancję i czy trzeba coś poprawić. Bez tego kończy się na domysłach, a w ochronie przeciwporażeniowej i odgromowej domysły są najgorszą strategią.

To prowadzi do ostatniego praktycznego obszaru: najczęstszych błędów, które potrafią zepsuć nawet solidnie wyglądającą instalację.

Najczęstsze błędy, które psują cały układ

W tym temacie widzę kilka powtarzalnych problemów. Co ważne, większość z nich nie wynika z braku wiedzy teoretycznej, tylko z pośpiechu albo chęci uproszczenia pracy.

• Zbyt lekki materiał dobrany „bo był dostępny” zamiast rozwiązania zgodnego z warunkami obiektu.
• Łączenie elementów bez pewności, że zachowano ciągłość elektryczną na całej trasie.
• Brak zabezpieczenia antykorozyjnego w miejscach narażonych na wilgoć i kontakt z gruntem.
• Układanie przewodu w miejscu, gdzie łatwo go uszkodzić podczas kolejnych robót ziemnych.
• Pomijanie punktu kontrolnego, przez co późniejszy pomiar staje się trudny albo niemożliwy.
• Traktowanie instalacji fotowoltaicznej jako oddzielnego świata, bez powiązania z ochroną odgromową i wyrównaniem potencjałów.

Najbardziej kosztowny błąd jest zwykle niewidoczny na pierwszy rzut oka: system wygląda porządnie, ale ma słaby punkt w połączeniu albo źle zaplanowaną trasę w gruncie. Właśnie dlatego lubię rozdzielać myślenie o materiale od myślenia o całym układzie. Sam płaskownik to dopiero początek, a nie gotowe rozwiązanie.

Jeżeli mam wskazać jedną rzecz, która najczęściej odróżnia poprawne wykonanie od przeciętnego, to będzie nią konsekwencja: ten sam standard pracy na każdym etapie, od projektu po pomiar. To właśnie ona decyduje, czy instalacja będzie działała spokojnie przez lata, czy zacznie wymagać poprawek po pierwszym większym problemie.

Co warto sprawdzić, zanim zamówisz materiał i zamkniesz projekt

Zanim kupisz materiał, sprawdź trzy rzeczy: czy projekt przewiduje uziom fundamentowy czy otokowy, jaki profil i materiał zapisano w dokumentacji oraz gdzie będzie dostęp do punktu pomiarowego po zakończeniu budowy. Przy inwestycjach z fotowoltaiką dorzucam jeszcze jedno pytanie: czy ochrona przepięciowa i połączenia wyrównawcze są spięte z resztą instalacji, a nie potraktowane jako osobny dodatek.

Jeśli te kwestie są jasne przed startem prac, cała instalacja jest prostsza do wykonania, łatwiejsza do odebrania i mniej kłopotliwa w eksploatacji. Tę zasadę stosuję zawsze, bo w elektryce najdroższe poprawki zaczynają się tam, gdzie projekt i montaż rozeszły się już na starcie.
