Stopień ochrony obudowy decyduje o tym, czy urządzenie elektryczne zniesie przypadkowy kontakt, kurz i warunki otoczenia. W praktyce klasa IP20 oznacza rozwiązanie do suchych wnętrz, gdzie liczy się ochrona przed dotknięciem elementów pod napięciem, ale nie przed wodą. Poniżej wyjaśniam, gdzie taki poziom ochrony ma sens, kiedy jest za niski i jak dobrać bezpieczniejszy wariant do rozdzielnicy, szafy sterowniczej albo sprzętu w instalacji PV.
Najważniejsze fakty o IP20
- Pierwsza cyfra oznacza ochronę przed ciałami stałymi większymi niż 12,5 mm, czyli w praktyce przed dostępem palca.
- Druga cyfra 0 oznacza brak deklarowanej ochrony przed wodą.
- To rozwiązanie pasuje głównie do suchych, kontrolowanych wnętrz, a nie do łazienek, garaży czy przestrzeni zewnętrznych.
- W instalacjach elektrycznych i fotowoltaicznych IP20 często dotyczy wnętrza szafy lub samego modułu, a nie całego systemu.
- Wyższy stopień ochrony nie zawsze jest lepszy, bo zwykle oznacza większy koszt, większą obudowę albo trudniejsze chłodzenie.
Co oznacza zapis IP20
To klasyfikacja z normy IEC 60529, która opisuje odporność obudowy na wnikanie ciał stałych i wody. Pierwsza cyfra mówi o ochronie przed dostępem do niebezpiecznych części i przed obiektami stałymi, a druga o ochronie przed wodą. W przypadku IP20 cyfra 2 oznacza zabezpieczenie przed przedmiotami o średnicy powyżej 12,5 mm, natomiast 0 mówi wprost, że obudowa nie ma deklarowanej ochrony przed wodą.
| Element zapisu | Znaczenie | Praktyczny skutek |
|---|---|---|
| 2 | Ochrona przed ciałami stałymi większymi niż 12,5 mm | Palec nie powinien mieć dostępu do części niebezpiecznych. |
| 0 | Brak ochrony przed wodą | Nie zakładaj odporności na krople, rozbryzgi ani wilgoć. |
Najczęstszy błąd polega na tym, że ktoś traktuje taki zapis jak „lekko słabą” ochronę, a to jest po prostu ochrona przeznaczona do bardzo konkretnych warunków. Z mojego punktu widzenia najważniejsze jest jedno: IP20 nie jest klasą do miejsc narażonych na wodę ani na trwałą wilgoć. To właśnie ta granica decyduje, czy urządzenie będzie pracowało bez problemów, czy zacznie sprawiać kłopoty po pierwszym kontakcie z kondensacją albo zachlapaniem. Skoro to już jasne, łatwiej ocenić, gdzie taki poziom ochrony naprawdę ma sens.
Gdzie ta klasa ochrony sprawdza się najlepiej

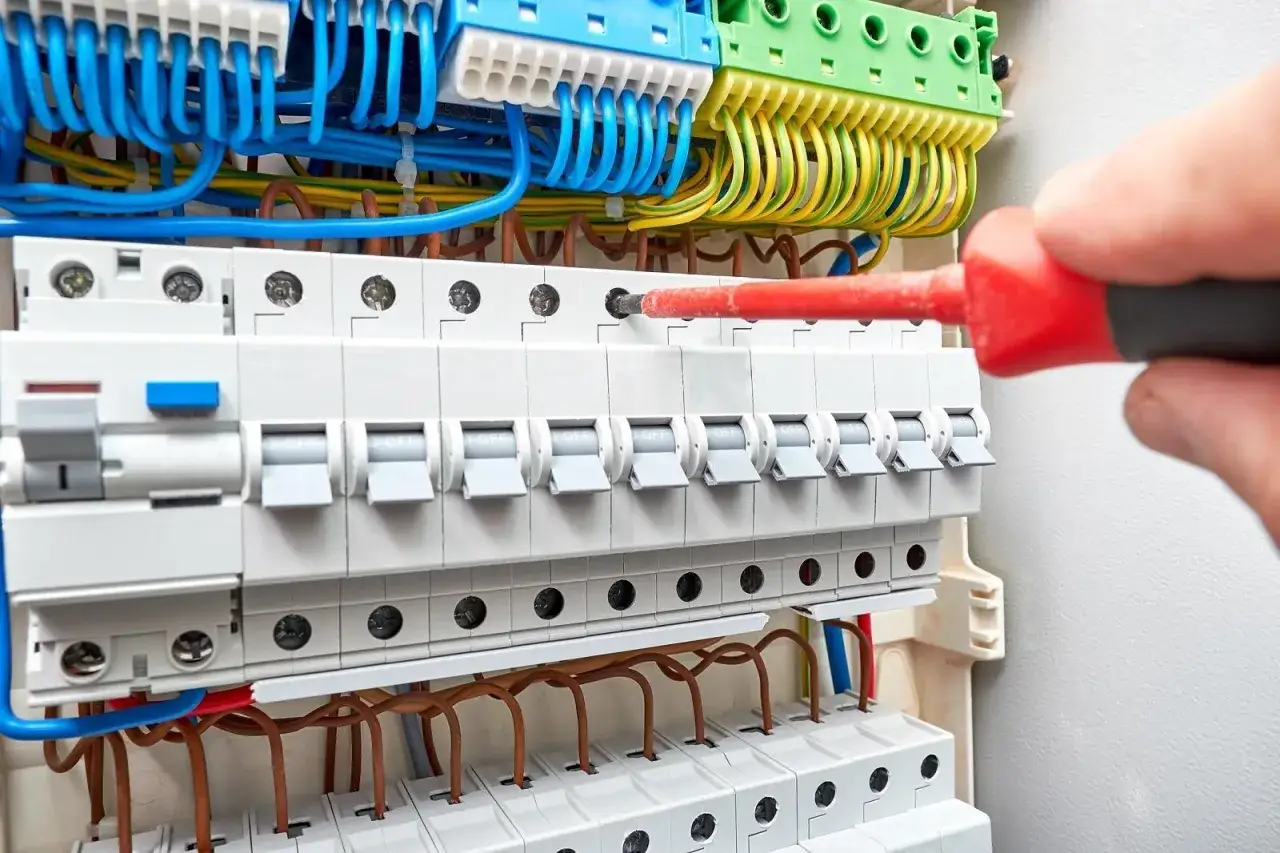

W praktyce IP20 najlepiej działa tam, gdzie środowisko jest suche, a dostęp do urządzenia kontrolowany. Najczęściej spotykam tę klasę w rozdzielnicach wewnętrznych, szafach sterowniczych, zasilaczach, driverach LED i elementach automatyki pracujących w pomieszczeniach technicznych. W instalacjach związanych z energią i fotowoltaiką taki poziom ochrony może być wystarczający dla części montowanej wewnątrz budynku, na przykład w suchej maszynowni, pomieszczeniu technicznym albo wewnętrznej sekcji szafy sterującej.
To dobre rozwiązanie, gdy:
- urządzenie pracuje w suchym pomieszczeniu bez ryzyka zachlapania,
- dostęp do obudowy mają wyłącznie osoby uprawnione,
- nie ma dużego zapylenia, pyłu budowlanego ani opiłków,
- nie występuje regularna kondensacja pary wodnej,
- montaż odbywa się wewnątrz większej, szczelniejszej obudowy.
Właśnie ten ostatni punkt bywa najważniejszy. Często to nie sam moduł ma być odporny na wodę, tylko cała szafa czy rozdzielnica ma odciąć go od otoczenia. Jeśli rozróżnisz te dwie rzeczy, łatwiej unikniesz kosztownych pomyłek. A kiedy warunki robią się trudniejsze, trzeba już patrzeć na wyższą klasę ochrony.
Kiedy ta ochrona nie wystarcza
Jeżeli w grę wchodzi wilgoć, kondensacja, rozbryzgi albo jakikolwiek kontakt z wodą, IP20 przestaje być rozsądnym wyborem. Dotyczy to łazienek, pralni, garaży, piwnic z problemem zawilgocenia, pomieszczeń technologicznych, miejsc przy zlewach, a także instalacji zewnętrznych. Z doświadczenia wiem też, że kłopoty zaczynają się tam, gdzie obudowa wygląda „solidnie”, ale kabel wchodzi przez niewłaściwie dobrany przepust albo pozostają otwarte wycięcia montażowe.
| Stopień ochrony | Co zapewnia | Typowe zastosowanie |
|---|---|---|
| IP20 | Ochrona przed większymi ciałami stałymi, brak ochrony przed wodą | Suche wnętrza, wewnętrzne moduły, kontrolowane pomieszczenia |
| IP44 | Ochrona przed ciałami stałymi większymi niż 1 mm i bryzgami wody | Łazienki, zadaszone strefy, część osprzętu w półotoczeniu wilgotnym |
| IP54 | Ograniczona ochrona przed pyłem i bryzgami wody | Warsztaty, garaże, pomieszczenia techniczne z większym zapyleniem |
| IP65 | Pyłoszczelność i ochrona przed strumieniem wody | Na zewnątrz, w trudniejszych warunkach, przy większym ryzyku zawilgocenia |
Nie chodzi jednak o to, by zawsze wybierać „najwyższy możliwy” poziom. Im szczelniejsza obudowa, tym częściej rośnie koszt, masa i trudność odprowadzania ciepła. Dlatego rozsądny wybór polega nie na kupowaniu przypadkowo wyższej klasy, tylko na dopasowaniu jej do realnych warunków pracy. To prowadzi do pytania, jak zrobić to dobrze bez przepłacania i bez fałszywego poczucia bezpieczeństwa.
Jak dobrać stopień ochrony do instalacji
Ja zawsze zaczynam od środowiska pracy, bo to ono ustawia całą resztę. Sama nazwa produktu niewiele mówi, jeśli nie wiemy, czy obudowa trafi do suchej rozdzielni, na ścianę w kotłowni, czy do miejsca, w którym para wodna osiada na wszystkim po każdym ochłodzeniu. Dobór robię zwykle według prostego porządku:
- Sprawdzam, czy urządzenie będzie pracowało w suchym wnętrzu, czy w strefie o podwyższonej wilgotności.
- Ocenam ryzyko przypadkowego dotknięcia przez użytkownika lub serwisanta.
- Ustalam, czy występuje pył, kurz, opiłki lub inne drobne zanieczyszczenia.
- Patrzę na obecność wody, kondensacji, mycia ciśnieniowego albo rozbryzgów.
- Sprawdzam, czy deklaracja producenta dotyczy całej obudowy, czy tylko samego korpusu lub wybranego modułu.
W instalacjach fotowoltaicznych ta logika jest szczególnie ważna. Wnętrze rozdzielnicy, część automatyki czy moduł w pomieszczeniu technicznym mogą mieć inną klasę niż element zamontowany na zewnątrz, przy elewacji albo w pobliżu dachu, gdzie zmienia się wilgotność i temperatura. Jeśli w projekcie nie ma wyraźnego rozróżnienia między strefą wewnętrzną a zewnętrzną, łatwo o błąd, który wyjdzie dopiero po pierwszym sezonie pracy. Z tego powodu zawsze patrzę na całą drogę, jaką przebywa urządzenie, a nie tylko na jego kartę katalogową.
Najczęstsze błędy przy wyborze i montażu
Najwięcej problemów widzę nie w samym doborze klasy, tylko w tym, jak ludzie interpretują oznaczenie i jak potem montują urządzenie. Poniżej są błędy, które pojawiają się najczęściej:
- Traktowanie IP20 jako uniwersalnej ochrony do każdego wnętrza. Sucha piwnica i wilgotna kotłownia to zupełnie różne środowiska.
- Mylenie ochrony pojedynczego komponentu z ochroną całej szafy. Sam moduł może być poprawny, ale obudowa, przepusty i otwory montażowe już nie.
- Ignorowanie kondensacji. Nawet bez bezpośredniego kontaktu z wodą para wodna potrafi zrobić więcej szkody niż pojedyncze zachlapanie.
- Zapominanie o miejscach wejścia kabli. To właśnie tam najczęściej psuje się deklarowana szczelność.
- Wybór zbyt słabej klasy „na wszelki wypadek”, bo obudowa wygląda solidnie. Wygląd nie zastępuje parametrów technicznych.
W praktyce jedna pomyłka potrafi pociągnąć za sobą drugą. Jeśli urządzenie pracuje w warunkach, których producent nie przewidział, spada nie tylko bezpieczeństwo, ale też trwałość połączeń, złączy i elektroniki. Dlatego ostatni krok to zawsze sprawdzenie dokumentacji, bo właśnie tam kryją się szczegóły, które najłatwiej przeoczyć.
Co jeszcze sprawdzam na etykiecie i w karcie katalogowej
Na obudowie albo w dokumentacji szukam nie tylko samego oznaczenia, ale też informacji, w jakim układzie testowano ochronę. Czasem producent podaje klasę dla korpusu, a osobno dla kompletnego zestawu z osprzętem. To ważne, bo po dołożeniu dławików kablowych, dodatkowych otworów czy elementów montażowych stopień ochrony może w praktyce wyglądać inaczej niż na papierze. Zwracam też uwagę na to, czy deklaracja dotyczy pozycji montażowej zalecanej przez producenta, bo przy niektórych rozwiązaniach ma to znaczenie dla odprowadzania wody lub kondensatu.
- Sprawdzam, czy klasa odnosi się do całej obudowy, czy tylko do wybranego elementu.
- Patrzę, czy otwory po kablach są zabezpieczone tym samym standardem co reszta konstrukcji.
- Weryfikuję, czy producent dopuszcza montaż w danej pozycji i w danym środowisku.
- Porównuję deklarację z realnym miejscem pracy, a nie z opisem marketingowym.
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: traktuj IP20 jako sensowny wybór do suchych, kontrolowanych wnętrz, ale nie jako domyślną odpowiedź na każdy przypadek. Gdy pojawia się wilgoć, pył albo zewnętrzne warunki, lepiej od razu sięgnąć po klasę wyższą, pod warunkiem że nie zaburzy to chłodzenia i montażu. To podejście zwykle daje lepszy efekt niż późniejsze poprawki, wymiany i szukanie przyczyny awarii po fakcie.
