W praktyce ten układ służy do prostego, ale bardzo użytecznego zadania: mały sygnał sterujący załącza większe obciążenie, bez przeciążania przełącznika czy sterownika. Poniżej pokazuję, jak podłączyć przekaźnik 4 pinowy, jak czytać oznaczenia 85, 86, 30 i 87 oraz jak uniknąć błędów, przez które przekaźnik klika, ale obwód nadal nie działa.
Najważniejsze zasady podłączenia czteropinowego przekaźnika
- Pin 85 i 86 to cewka sterująca, a 30 i 87 to tor mocy, który zasila odbiornik.
- W klasycznej wersji 4-pinowej 30 łączy się z 87 dopiero po wzbudzeniu cewki.
- Jeśli przekaźnik ma wbudowaną diodę lub LED, polaryzacja 85/86 ma znaczenie i trzeba trzymać się oznaczeń producenta.
- Bezpiecznik montuję po stronie zasilania 30 i dobieram go do odbiornika oraz przewodu, nie do samego przekaźnika.
- Wersja 4-pinowa nie ma zacisku 87a, więc nie nadaje się do układów, które wymagają styku normalnie zamkniętego.
- Najbezpieczniej testuję układ multimetrem, zanim podłączę docelowy odbiornik.

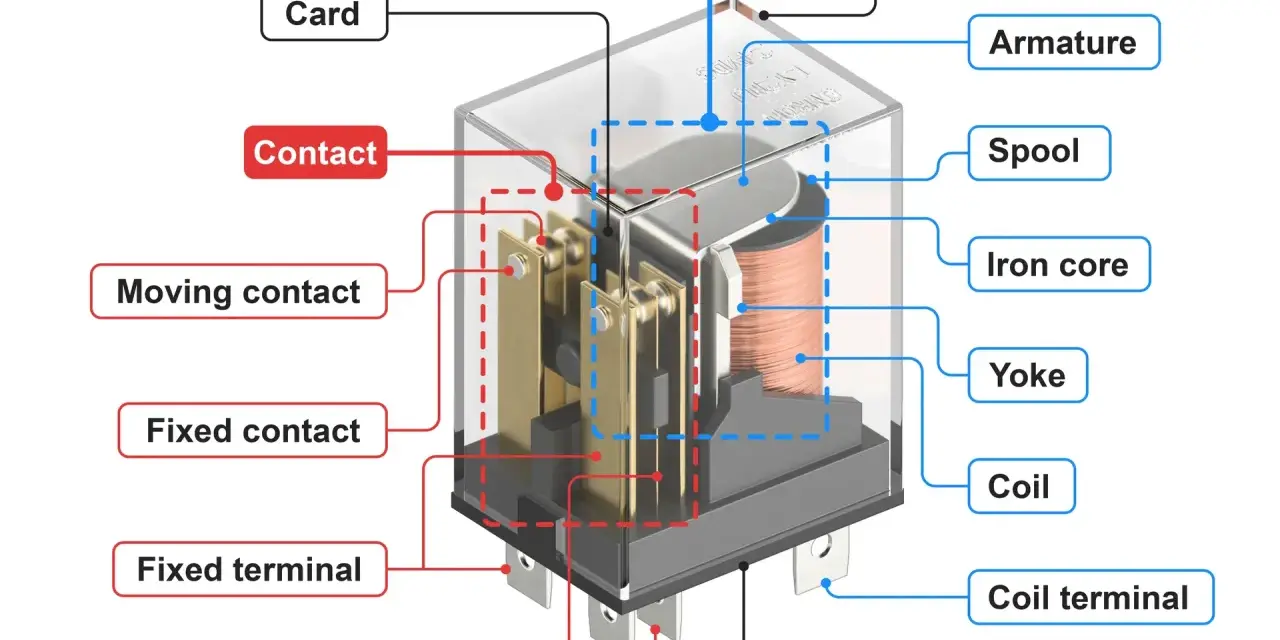

Jak działa czteropinowy przekaźnik i kiedy warto go użyć
Czteropinowy przekaźnik to najprostszy wariant przełącznika sterowanego elektrycznie. W nomenklaturze technicznej spotkasz skrót SPST-NO, czyli pojedynczy styk normalnie otwarty. W praktyce oznacza to tyle, że obwód jest rozłączony, dopóki na cewkę nie podasz napięcia.
Ja traktuję taki przekaźnik jak zdalnie sterowany włącznik dla obwodów 12 V lub 24 V. Mała cewka pobiera niewielki prąd, a właściwy prąd odbiornika płynie przez osobny tor styków. To jest właśnie powód, dla którego przekaźnik sprawdza się tam, gdzie zwykły przełącznik, mały sterownik albo wyjście z czujnika nie powinny dźwigać całego obciążenia. W modelach samochodowych i prostych układach niskonapięciowych najczęściej spotykam wersje 30 A lub 40 A, ale zawsze patrzę na tabliczkę znamionową, a nie na sam format obudowy.
Taki przekaźnik ma sens przy lampach roboczych, wentylatorach, pompach, prostych układach automatyki i w części instalacji off-grid, gdzie chcesz sterować odbiornikiem bez prowadzenia dużego prądu przez panel, przełącznik czy mały kontroler. Jeśli jednak potrzebujesz styku normalnie zamkniętego albo przełączania większych prądów stałych, lepiej od razu wybrać inną wersję. Kiedy rozumiesz już zasadę działania, najwięcej daje poprawne odczytanie samych zacisków.
Oznaczenia pinów bez zgadywania
Najwięcej błędów nie bierze się z samego montażu, tylko z mylenia funkcji zacisków. Dlatego przed podłączeniem zawsze sprawdzam numerację na obudowie i od razu dzielę przekaźnik na dwie części: cewkę oraz tor mocy.
| Pin | Rola | Co podłączam | Na co patrzę |
|---|---|---|---|
| 85 | Jeden zacisk cewki | Masa albo sygnał sterujący, zależnie od schematu | W wersji z diodą polaryzacja musi się zgadzać |
| 86 | Drugi zacisk cewki | Plus z przełącznika, sterownika lub drugiej strony obwodu | Nie zamieniam z 85, jeśli producent zaznaczył biegunowość |
| 30 | Wspólny styk zasilania | Stałe zasilanie przez bezpiecznik | To wejście dla prądu obciążenia, nie dla małego sygnału sterującego |
| 87 | Styk wyjściowy NO | Plus odbiornika | Łączy się z 30 dopiero po wzbudzeniu cewki |
Jeżeli na obudowie widzisz 87a, to masz już wersję 5-pinową, a nie 4-pinową. To ważne rozróżnienie, bo 87a oznacza styk normalnie zamknięty i zmienia logikę całego układu. W czteropinowym przekaźniku tego zacisku po prostu nie ma, więc nie da się go traktować jak zamiennika pięciopinowego modelu. Mając to uporządkowane, można przejść do faktycznego podłączenia przewodów.
Schemat podłączenia krok po kroku
Najczyściej montuję taki układ na podstawce przekaźnika albo w gotowym gnieździe z opisanymi stykami. Dzięki temu łatwiej potem zdiagnozować instalację, wymienić element i uniknąć luźnych połączeń. Sam schemat jest prosty, ale warto trzymać się kolejności.
- Odłącz zasilanie. Przy pracy z akumulatorem, zasilaczem lub instalacją pojazdu zaczynam od odcięcia napięcia, bo jeden przypadkowy ruch przewodem potrafi zrobić zwarcie.
- Doprowadź zasilanie do pinu 30. Ten przewód prowadzę przez bezpiecznik jak najbliżej źródła zasilania. Bezpiecznik ma chronić przewód i odbiornik, więc nie montuję go przypadkowo daleko od akumulatora albo zasilacza.
- Wyprowadź z pinu 87 zasilanie do odbiornika. To jest wyjście po stronie mocy. Jeśli steruję lampą, pompą albo wentylatorem, właśnie tutaj trafia przewód dodatni prowadzący do obciążenia.
- Minus odbiornika podłącz do masy lub minusa zasilania. Przekaźnik przełącza zwykle tor dodatni, ale sam odbiornik musi mieć pełny obwód. To banalny krok, a jednak właśnie tutaj najczęściej ginie diagnoza, gdy coś nie działa.
- Podłącz cewkę na 85 i 86. W wielu instalacjach 12 V daje się 85 do masy, a 86 do sygnału z przełącznika albo sterownika. Jeśli jednak przekaźnik ma wbudowaną diodę, nie zgaduję, tylko trzymam się oznaczeń producenta.
- Przetestuj układ bez docelowego obciążenia. Najpierw sprawdzam, czy po podaniu sygnału słychać wyraźne kliknięcie, a dopiero potem podłączam większy odbiornik.
W praktyce klucz jest jeden: tor mocy ma iść przez 30 i 87, a sterowanie przez 85 i 86. Jeśli mieszam te dwie sekcje, układ przestaje być czytelny i dużo trudniej znaleźć błąd. Po takim montażu pozostaje już tylko uniknąć kilku typowych pułapek.
Najczęstsze błędy, które psują montaż
Przy pierwszym uruchomieniu problem rzadko leży w samym przekaźniku. Dużo częściej winny jest przewód, brak masy, zły bezpiecznik albo założenie, że każdy model zachowuje się identycznie. Ja zawsze sprawdzam te rzeczy w tej samej kolejności.
| Objaw | Najbardziej prawdopodobna przyczyna |
|---|---|
| Przekaźnik klika, ale odbiornik milczy | Brak zasilania na 30, przerwa na 87, uszkodzony bezpiecznik albo brak masy odbiornika |
| Bezpiecznik przepala się od razu | Zwarcie w przewodach, zamiana połączeń lub uszkodzony odbiornik |
| Przekaźnik w ogóle nie klika | Brak napięcia na cewce, przerwany przewód sterujący, zła polaryzacja w wersji z diodą albo uszkodzona cewka |
| Obudowa albo kostka się grzeje | Za duży prąd, luźne wsuwki, zbyt cienki przewód lub słaby styk |
| Układ działa tylko czasami | Chwiejna masa, słaby styk w podstawce, drgania albo zbyt niskie napięcie sterujące |
- Nie zakładam, że 4-pinowy model ma wyjście 87a. Jeśli go potrzebuję, sięgam po właściwy, pięciopinowy wariant.
- Nie prowadzę dużego prądu przez przypadkowo dobrane, cienkie przewody. Tor 30-87 musi być dopasowany do obciążenia.
- Nie pomijam bezpiecznika na zasilaniu 30. To jeden z tych elementów, których brak wychodzi dopiero w najmniej wygodnym momencie.
- Nie ignoruję informacji o diodzie lub LED w środku przekaźnika. W takim modelu biegunowość cewki przestaje być dowolna.
- Nie zakładam, że klik oznacza sukces. Przekaźnik może mechanicznie zadziałać, a tor mocy nadal być źle podłączony.
Jeśli po uruchomieniu słyszysz szybkie cykanie, zwykle oznacza to spadek napięcia albo słabą masę, a nie „zły przekaźnik”. To ważne rozróżnienie, bo pozwala naprawić przyczynę, a nie tylko wymienić część. Gdy układ przechodzi test, warto jeszcze sprawdzić, jak zachowa się w prostym pomiarze i w realnej pracy.
Jak sprawdzić układ po złożeniu
Najprostszy test robię multimetrem. Bez zasilania na cewce między 30 i 87 nie powinno być połączenia. Po podaniu napięcia na cewkę styk ma się zamknąć, a miernik powinien pokazać przejście. To szybka metoda, która od razu mówi mi, czy problem jest w logice połączeń, czy w samym odbiorniku.
Jeśli mam zasilacz warsztatowy, testuję układ najpierw na małym obciążeniu albo bez obciążenia, tylko z pomiarem. Wtedy od razu widzę, czy przekaźnik trzyma stabilnie, czy pojawia się iskrzenie na stykach, czy napięcie na cewce nie siada zbyt mocno pod obciążeniem sterującym. Przy instalacjach 12 V i 24 V to szczególnie ważne, bo słaba masa lub zbyt duży spadek napięcia potrafią dać pozornie dziwne objawy.
- Sprawdzam, czy zasilanie na 30 jest obecne już przed załączeniem cewki.
- Sprawdzam, czy po podaniu sygnału słychać pewne, pojedyncze kliknięcie.
- Sprawdzam, czy 87 podaje napięcie tylko wtedy, gdy cewka jest zasilona.
- Sprawdzam temperaturę złącz po kilku minutach pracy, zwłaszcza przy większym obciążeniu.
Jeśli przekaźnik jest poprawnie podłączony, a mimo to zachowuje się niestabilnie, szukam problemu w przewodach, masie albo samym odbiorniku. To prowadzi prosto do pytania, gdzie ten schemat ma największy sens w energetyce i automatyce niskonapięciowej.
Gdzie taki układ ma sens w instalacjach 12 i 24 V
Ten typ przekaźnika widzę najczęściej tam, gdzie trzeba bezpiecznie sterować odbiornikiem przy małym sygnale sterującym. W samochodach, maszynach i prostych układach off-grid sprawdza się bardzo dobrze, o ile nie próbujesz z niego zrobić rozwiązania „do wszystkiego”. W systemach fotowoltaicznych i akumulatorowych pełni on zwykle rolę elementu wykonawczego, a nie głównego zabezpieczenia.
| Zastosowanie | Czy 4-pinowy przekaźnik wystarczy | Na co uważać |
|---|---|---|
| Oświetlenie pomocnicze 12 V | Tak | Dobierz bezpiecznik do mocy lamp i nie prowadź zasilania bezpośrednio przez mały przełącznik |
| Wentylator, pompa, mały odbiornik DC | Tak, jeśli prąd mieści się w parametrach przekaźnika | Przy obciążeniu indukcyjnym zadbaj o ograniczenie przepięć |
| Prosta automatyka w układzie off-grid | Tak | To ma być element sterujący, nie zastępstwo dla zabezpieczeń całej instalacji |
| Duży prąd stały lub częste przełączanie | Raczej nie | Lepiej użyć stycznika albo rozwiązania dobranego specjalnie do DC |
| Układ wymagający styku NC | Nie | Potrzebny jest przekaźnik 5-pinowy z 87a |
W instalacjach związanych z energią i fotowoltaiką podchodzę do tego pragmatycznie: jeśli przekaźnik ma tylko włączać pomocniczy obwód, 4-pinowy model jest wystarczający. Jeśli ma rozłączać większy prąd albo pracować w roli elementu bezpieczeństwa, wolę sięgnąć po komponent przewidziany dokładnie do takiego zadania. Na koniec zostają detale montażowe, które decydują o trwałości całego układu.
Detale, które robią różnicę przy długiej pracy układu
Jeżeli mam wybrać trzy rzeczy, które najbardziej wpływają na trwałość, to wskazałbym: porządne złącza, dobre prowadzenie przewodów i poprawne zabezpieczenie toru mocy. W praktyce bardzo pomaga gotowa podstawka przekaźnika z zatrzaskiem, bo ułatwia późniejszą diagnostykę i ogranicza ryzyko luźnych styków. Przy obciążeniach indukcyjnych, takich jak silnik, pompa czy elektromagnes, rozważam też rozwiązanie ograniczające przepięcia zgodnie ze schematem producenta.
Jeśli montaż ma być odporny na wibracje, wilgoć i częste uruchomienia, nie oszczędzam na konektorach i izolacji. Dobrze oznaczam przewody, zapisuję sobie, gdzie idzie 30, 87, 85 i 86, a przy ważniejszych układach zostawiam zapasowy przekaźnik o tych samych parametrach. To mały koszt, a bardzo skraca czas naprawy w terenie. Właśnie tak podłączony przekaźnik czteropinowy działa przewidywalnie, bez zgadywania i bez zbędnych poprawek.
Jeśli chcesz, żeby układ był naprawdę solidny, trzymaj się jednej zasady: tor mocy projektuj pod obciążenie, a tor sterowania pod sygnał. Wtedy przekaźnik robi dokładnie to, do czego został stworzony, a nie staje się źródłem kolejnych problemów.
