Napięcie elektryczne to jedna z tych wielkości, które trzeba rozumieć zarówno przy prostych domowych naprawach, jak i przy doborze zasilacza, akumulatora czy elementów instalacji PV. Najczęściej potrzebny jest prosty wzór na napięcie, czyli zależność, która pozwala wyliczyć U z prądu, oporu, mocy albo energii. Poniżej rozkładam to na praktyczne części, bez zbędnego szumu, ale z przykładami, które naprawdę pomagają w obliczeniach.
Najważniejsze zasady obliczania napięcia w skrócie
- Napięcie oznacza się literą U i podaje w woltach (V).
- Najczęściej korzysta się z zależności U = I × R, ale w praktyce przydają się też U = W / q oraz U = P / I.
- Przed obliczeniem zawsze sprawdź jednostki: mA zamień na A, kW na W, mV na V.
- W obwodach z elektroniką i fotowoltaiką ważne są nie tylko liczby z kartki, ale też punkt pracy i rodzaj połączenia.
- Najwięcej błędów wynika nie z samego wzoru, tylko z pomyłek w danych wejściowych.
Co oznacza napięcie i kiedy ten wzór naprawdę się przydaje
Napięcie elektryczne to różnica potencjałów między dwoma punktami obwodu. W praktyce można je traktować jako „siłę”, która popycha ładunki do ruchu. Jednostką jest wolt, a zapis 1 V = 1 J / 1 C mówi, że do przeniesienia jednego kulomba ładunku potrzeba jednej dżulowej pracy.
W polskich warunkach najczęściej spotykasz 230 V w gniazdku, ale równie często pracuje się z niższymi napięciami: 12 V w samochodzie, 24 V i 48 V w instalacjach z magazynami energii albo zasilaczach. Ja zwykle zaczynam od pytania, czy liczę napięcie w obwodzie rezystancyjnym, czy w układzie, w którym ważna jest też moc albo energia. To od razu zawęża wybór właściwej zależności. Teraz przejdźmy do samych wzorów, bo to właśnie tam najłatwiej o praktyczną pomyłkę.

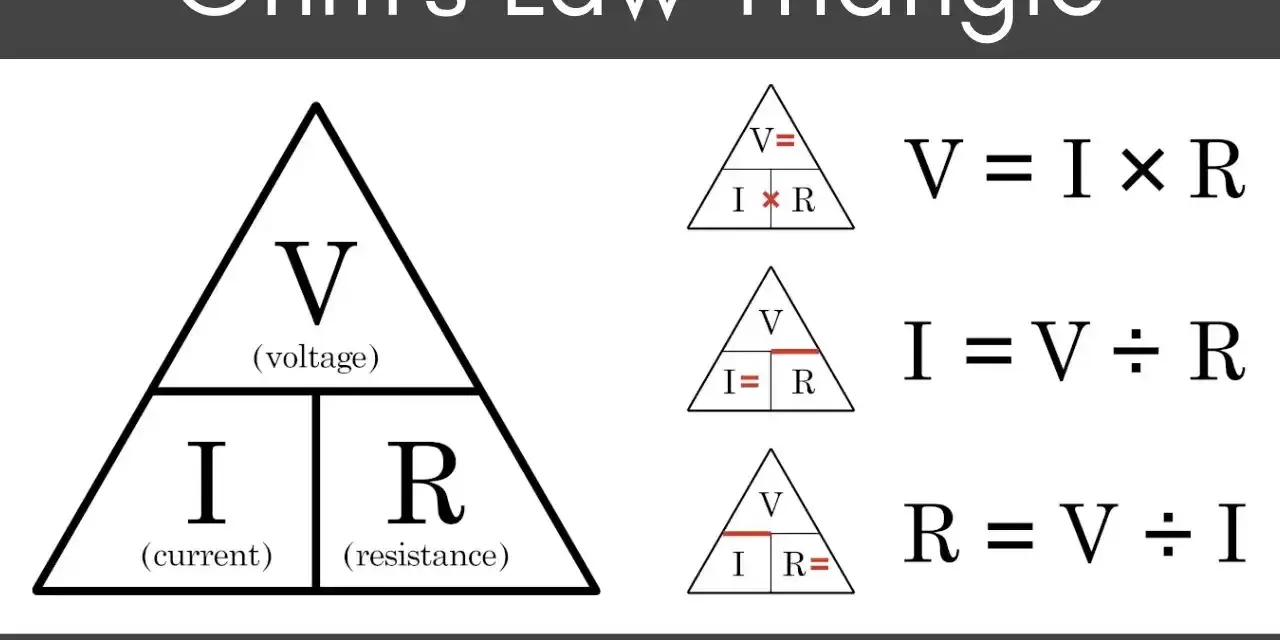

Najprostsze zależności do obliczania napięcia
Nie ma jednego wzoru, który zawsze działa w każdej sytuacji. W praktyce wybór zależy od tego, jakie dane już masz. Najczęściej korzysta się z trzech zależności, które dobrze pokrywają typowe zadania szkolne, techniczne i instalacyjne.
| Zależność | Co oznaczają symbole | Kiedy jej użyć |
|---|---|---|
| U = I × R | U - napięcie, I - natężenie prądu, R - opór | Gdy znasz prąd i opór, na przykład w prostym obwodzie lub na odbiorniku rezystancyjnym |
| U = W / q | W - praca lub energia, q - ładunek | Gdy znasz energię przekazaną ładunkowi, czyli korzystasz z definicji napięcia |
| U = P / I | P - moc, I - natężenie prądu | Gdy masz moc urządzenia i prąd, na przykład przy zasilaczach lub odbiornikach elektrycznych |
W obwodach oporowych najwygodniejsze jest U = I × R. Jeśli jednak mierzysz urządzenie z elektroniką, przetwornicą albo sterownikiem, opór nie musi być stały, więc wynik z prawa Ohma bywa tylko przybliżeniem. W takich przypadkach lepiej oprzeć się na danych znamionowych albo na pomiarze w realnym punkcie pracy. Z tego powodu przed liczeniem zawsze porządkuję dane i sprawdzam, co naprawdę jest mi znane.
Jak liczyć napięcie krok po kroku bez pomyłek
Najprostsza metoda jest zaskakująco skuteczna: najpierw zapisuję wszystkie dane, potem wybieram wzór, a dopiero na końcu liczę. Brzmi banalnie, ale właśnie ten porządek ogranicza większość błędów. Gdy robię to sam, pilnuję czterech rzeczy.
- Ustal, co już wiesz - czy masz prąd i opór, czy moc i prąd, czy energię i ładunek.
- Dobierz właściwą zależność - nie każdy zestaw danych pasuje do prawa Ohma.
- Przelicz jednostki - 500 mA to 0,5 A, a 2 kW to 2000 W.
- Sprawdź sens wyniku - 12 V w baterii ma sens, ale 1200 V w małym urządzeniu domowym już zwykle nie.
Praktyczne przeliczenia, które najczęściej ratują obliczenia, są proste: 1 kV = 1000 V, 1 mV = 0,001 V, 1 A = 1000 mA i 1 kW = 1000 W. To właśnie na jednostkach ludzie najczęściej „gubią” wynik, a nie na samym wzorze. Kiedy ten porządek jest już opanowany, obliczenia stają się szybkie i przewidywalne. Następny krok to sprawdzenie tego na konkretnych liczbach.
Przykłady z domu i z instalacji PV, które pokazują różnicę między teorią a praktyką
Przykłady najlepiej pokazują, że ten sam zapis może prowadzić do różnych sytuacji zależnie od danych wejściowych. W praktyce liczy się nie tylko wynik, ale też to, co on oznacza dla urządzenia, instalacji albo bezpieczeństwa pracy.
| Przykład | Dane | Obliczenie | Wniosek |
|---|---|---|---|
| Grzałka elektryczna | P = 2000 W, I = 8,7 A | U = P / I = 2000 / 8,7 ≈ 230 V | To odpowiada typowemu napięciu sieciowemu w Polsce |
| Prosty opornik | I = 2 A, R = 6 Ω | U = I × R = 2 × 6 = 12 V | To klasyczny przykład z obwodu niskonapięciowego |
| Ładunek i energia | W = 180 J, q = 15 C | U = W / q = 180 / 15 = 12 V | Tu napięcie wynika bezpośrednio z definicji, a nie z prawa Ohma |
| String fotowoltaiczny | 10 modułów po ok. 40 V | Około 10 × 40 V = 400 V | W szeregu napięcia się sumują, ale realna wartość zależy też od temperatury i punktu pracy |
W fotowoltaice taki rachunek ma duże znaczenie, bo napięcie stringu decyduje o zgodności z falownikiem, zabezpieczeniami i zakresem pracy MPPT, czyli układu śledzenia punktu maksymalnej mocy. Ja właśnie tutaj widzę najwięcej niedoszacowań: ktoś patrzy tylko na „nominalne” 40 V z modułu, a pomija napięcie jałowe, które potrafi być wyraźnie wyższe. To prowadzi nas prosto do błędów, których warto uniknąć jeszcze przed uruchomieniem obwodu.
Najczęstsze błędy, które zawyżają albo zaniżają wynik
Najwięcej problemów nie bierze się z fizyki, tylko z pośpiechu. W praktyce powtarza się kilka pomyłek, które widać niemal w każdym początkującym obliczeniu.
- Mylenie napięcia z natężeniem - U i I to różne wielkości, więc nie można ich podstawiać zamiennie.
- Wstawianie złych jednostek - 300 mA to nie 300 A, a 2,5 kW to nie 2,5 W.
- Stosowanie prawa Ohma do każdego elementu - diody, układy elektroniczne i przetwornice nie zachowują się jak czysty rezystor.
- Pomijanie połączenia szeregowego i równoległego - w szeregu napięcia się sumują, a w gałęziach równoległych zachowują inaczej.
- Zakładanie, że napięcie znamionowe i robocze są identyczne - w praktyce bywa inaczej, zwłaszcza przy obciążeniu i zmianach temperatury.
Jeśli wynik wydaje się dziwny, zwykle warto najpierw sprawdzić jednostki, a dopiero potem sam wzór. To prosty nawyk, ale oszczędza dużo czasu i nieporozumień. Gdy ten etap jest opanowany, łatwiej przejść do rzeczy bardziej praktycznych: doboru sprzętu i oceny, czy dany układ rzeczywiście będzie działał tak, jak zakładamy.
Co ma znaczenie w domu i w fotowoltaice
W praktyce projektowej sam wynik obliczenia to dopiero początek. Równie ważne jest to, czy napięcie pasuje do odbiornika, przewodu, zabezpieczenia i źródła zasilania. W domu patrzę przede wszystkim na prostą zgodność: urządzenie 230 V do sieci, ładowarka do odpowiedniego zakresu, a przetwornica do właściwego napięcia wejściowego i wyjściowego.
| Obszar | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Instalacja domowa | Napięcie znamionowe 230 V, rodzaj prądu, bezpieczeństwo izolacji | Źle dobrane napięcie może uszkodzić sprzęt albo zmniejszyć jego żywotność |
| Akumulator i układy DC | 12 V, 24 V, 48 V, kompatybilność ładowarki i przetwornicy | Za niskie lub za wysokie napięcie ładowania pogarsza pracę całego układu |
| Fotowoltaika | Napięcie modułów, napięcie jałowe, zakres MPPT, maksymalne napięcie wejściowe | To decyduje o sprawności, bezpieczeństwie i zgodności z falownikiem |
W instalacjach PV szczególnie ważne jest rozróżnienie między napięciem roboczym a maksymalnym. Moduły połączone szeregowo zwiększają napięcie całego stringu, a temperatura może to napięcie podnosić lub obniżać w sposób, którego nie widać na samym papierze katalogowym. Dlatego przy projektowaniu nie wystarcza jeden wynik z kalkulatora. Potrzebna jest jeszcze szybka, praktyczna kontrola.
Jedna prosta ściąga, która wystarcza w większości obliczeń
Jeśli mam zamknąć temat w kilku punktach, trzymam się właśnie tego układu. Jest krótki, ale w codziennej pracy działa zaskakująco dobrze.
- Masz I i R - liczysz z U = I × R.
- Masz P i I - liczysz z U = P / I.
- Masz W i q - liczysz z U = W / q.
- Zawsze sprawdzasz jednostki przed podstawieniem liczb.
- Oceniasz kontekst - czy to prosty opornik, urządzenie elektroniczne, czy fragment instalacji PV.
W praktyce najlepiej działa nie najdłuższy zestaw wzorów, ale poprawny dobór zależności i spokojna kontrola danych wejściowych. Gdy patrzę na obliczenia napięcia, zawsze zaczynam od jednego pytania: co dokładnie jest znane i w jakim układzie pracuje obwód. To właśnie ta odpowiedź prowadzi do właściwego wyniku, a nie sam zapis na kartce.
