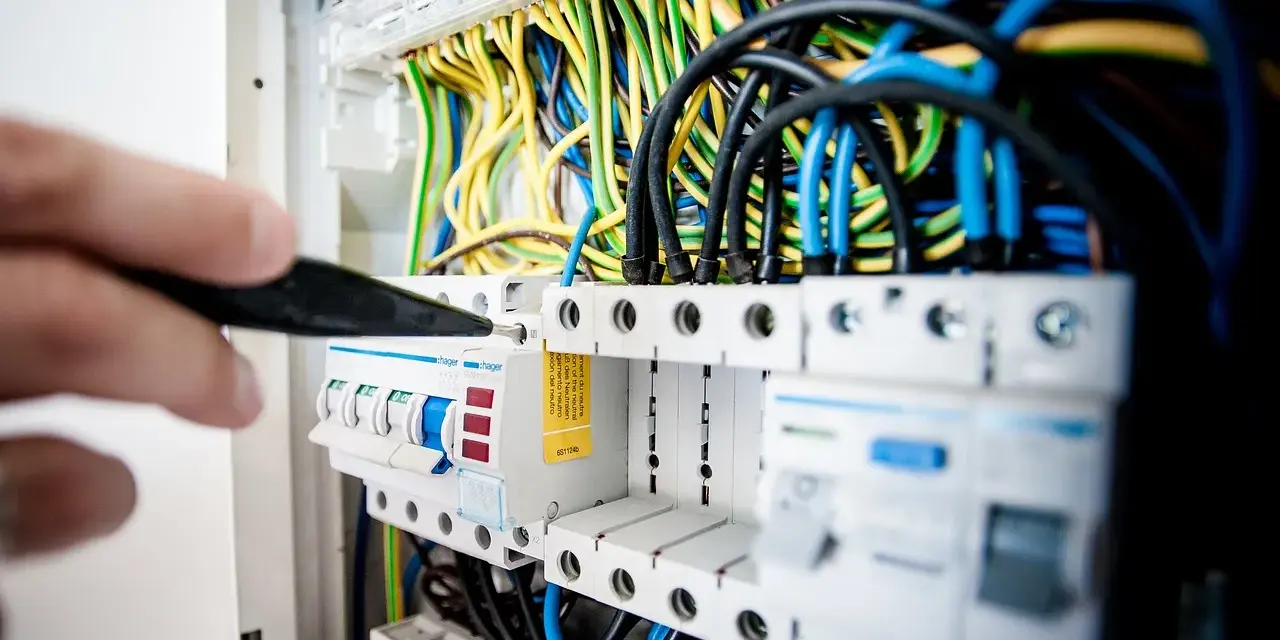

Instalacja elektryczna w budynku to nie tylko przewody w ścianach. To zestaw obwodów, zabezpieczeń i sposobów prowadzenia zasilania, od których zależą bezpieczeństwo, wygoda i to, czy po remoncie nie trzeba kuć ścian po raz drugi. Poniżej porządkuję najważniejsze rodzaje instalacji elektrycznych i pokazuję, które rozwiązania mają sens w domu, mieszkaniu, biurze oraz obiekcie technicznym.
Najważniejsze różnice, które porządkują cały temat
- Podział instalacji robi się zwykle według funkcji, montażu, układu sieci, rodzaju obiektu i czasu użytkowania.
- W domu i mieszkaniu najlepiej sprawdza się rozdział na osobne obwody oświetlenia, gniazd i większych odbiorników.
- Instalacja podtynkowa daje lepszy efekt wizualny, a natynkowa jest szybsza w montażu i wygodniejsza przy modernizacji.
- W polskich budynkach najczęściej spotyka się układ TN-C-S albo TN-S, a TN-C to dziś głównie pozostałość starszych instalacji.
- Przy fotowoltaice, pompie ciepła i ładowarce auta elektrycznego trzeba przewidzieć osobne obwody i zapas miejsca w rozdzielnicy.
Jak czytać podział instalacji w budynku
Ja zwykle zaczynam od prostego pytania: co ta instalacja ma obsługiwać i w jakim otoczeniu pracuje. Dzięki temu od razu widać, że jeden system może być jednocześnie mieszkaniowy, podtynkowy i oparty na układzie TN-C-S, a każdy z tych opisów mówi o czymś innym.
W praktyce ten temat porządkuję w kilku warstwach, bo dopiero ich połączenie daje pełny obraz tego, z czym mamy do czynienia.
| Kryterium | Co opisuje | Po co to rozróżnienie |
|---|---|---|
| Funkcja obwodu | Oświetlenie, gniazda, odbiory dużej mocy, automatyka | Pomaga dobrać przekroje przewodów i zabezpieczenia |
| Sposób montażu | Podtynkowo, natynkowo, w kanałach, w posadzce | Wpływa na estetykę, serwis i koszt przeróbek |
| Układ sieci | TN-C, TN-S, TN-C-S, TT, IT | Określa sposób ochrony przeciwporażeniowej |
| Rodzaj obiektu | Mieszkanie, dom, biuro, warsztat, hala, budowa | Decyduje o odporności, dostępności i elastyczności |
| Czas użytkowania | Instalacja stała albo tymczasowa | Ma znaczenie przy budowie, remoncie i zapleczu technicznym |
Jeśli masz to w głowie, kolejne podziały stają się dużo prostsze do zrozumienia. Najpierw trzeba wiedzieć, jaki obwód robi robotę, a dopiero potem jak go ukryć albo zabezpieczyć. Z tego miejsca najprościej przejść do podziału według funkcji, bo to on najbardziej wpływa na codzienne użytkowanie.

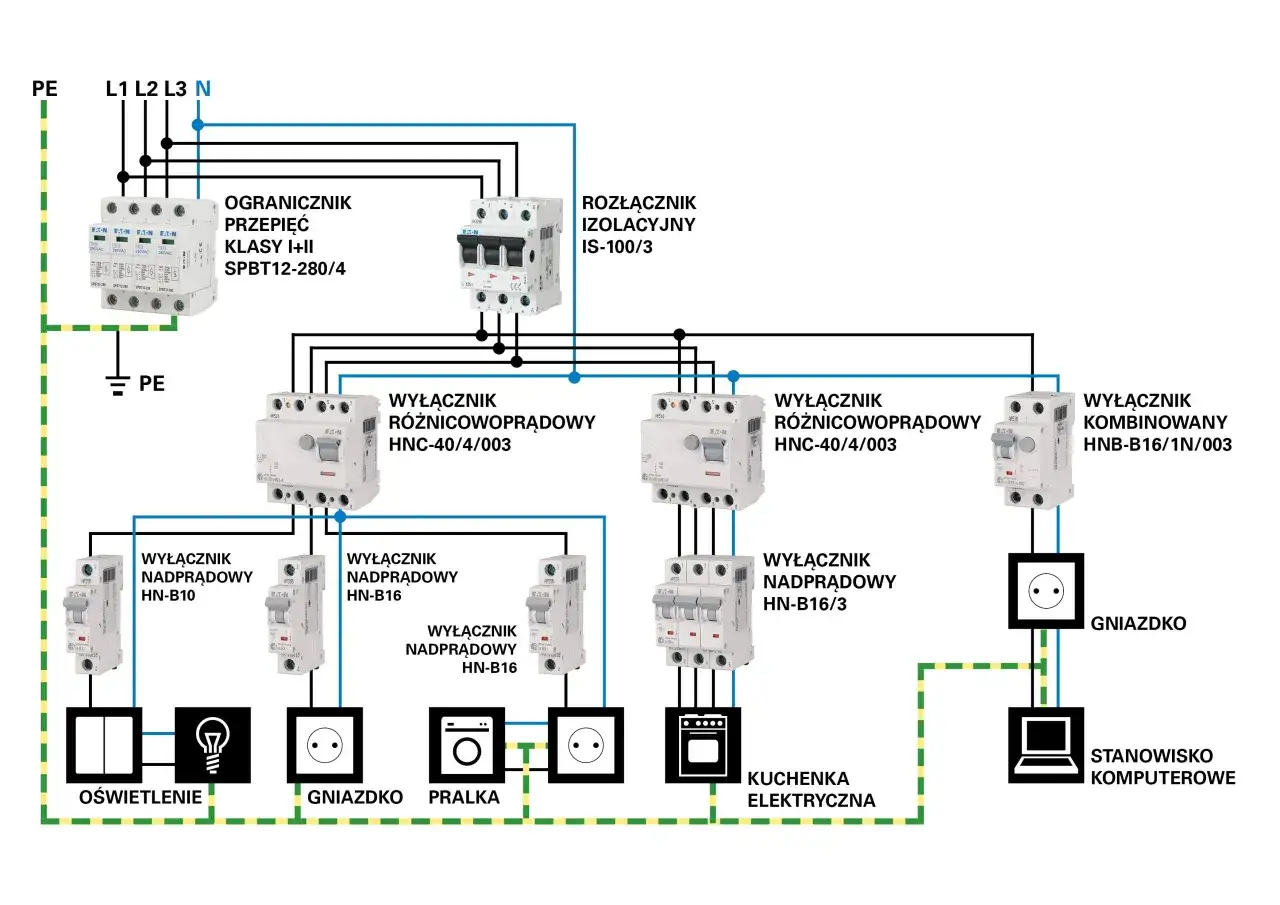

Instalacje według funkcji odbiorników
W domach i mieszkaniach ten podział jest najważniejszy, bo to on decyduje, czy jedna awaria wyłączy tylko czajnik, czy pół mieszkania. Najrozsądniej projektować instalację jako zestaw niezależnych obwodów, a nie jedną dużą pętlę na wszystko.
| Rodzaj obwodu | Do czego służy | Co daje w praktyce |
|---|---|---|
| Oświetleniowy | Oprawy, lampy, sterowanie światłem | Awaria nie gasi całego mieszkania i łatwiej rozdzielić strefy |
| Gniazd wtyczkowych | Sprzęt RTV, AGD, ładowarki, drobne urządzenia | Lepsze rozłożenie obciążenia i mniej przeciążeń |
| Siłowy | Płyta indukcyjna, piekarnik, pompa ciepła, warsztat, wallbox | Obsługuje większą moc i często wymaga zasilania trójfazowego |
| Specjalny | Alarm, monitoring, domofon, sieć komputerowa, brama, rolety | Oddziela systemy, które muszą działać niezależnie od zwykłych gniazd |
W typowych projektach oświetlenie prowadzi się przewodem 3x1,5 mm², a obwody gniazd przewodem 3x2,5 mm²; większe odbiorniki dostają własne linie, bo to po prostu czytelniejsze i bezpieczniejsze rozwiązanie. Ja patrzę na to tak: im bardziej różni się rytm pracy odbiorników, tym mocniej powinny być rozdzielone. Dzięki temu instalacja lepiej znosi codzienne użytkowanie i jest gotowa na kolejną sekcję, czyli sposób prowadzenia przewodów.
Sposób prowadzenia przewodów zmienia wygląd, koszt i serwis
Tu różnice są bardzo praktyczne. Instalacja podtynkowa jest najczęściej wybierana tam, gdzie liczy się estetyka, a natynkowa tam, gdzie ważniejszy jest szybki montaż, łatwa rozbudowa i dostęp serwisowy. Warunki techniczne wymagają, aby przewody dało się wymienić bez naruszania konstrukcji budynku, a prowadzenie w tynku jest dopuszczalne przy warstwie co najmniej 5 mm.
| Wariant | Gdzie sprawdza się najlepiej | Plusy | Ograniczenia |
|---|---|---|---|
| Podtynkowa | Mieszkania, domy, pomieszczenia reprezentacyjne | Dobra estetyka, mało widoczna | Trudniejsza modernizacja i więcej pracy przy remoncie |
| Natynkowa | Garaże, piwnice, warsztaty, hale, obiekty tymczasowe | Szybki montaż, prosty dostęp, łatwe przeróbki | Bardziej widoczna, wymaga starannego prowadzenia tras |
| Kanałowa i listwowa | Biura, lokale usługowe, mieszkania po remoncie bez kucia | Dobry kompromis między wyglądem a elastycznością | Wymaga porządnego projektu, żeby nie wyglądała przypadkowo |
| W posadzce lub w zabudowie | Biura open space, sale konferencyjne, wnętrza z częstymi zmianami układu | Ukrywa zasilanie i ułatwia organizację stanowisk | Trzeba ją przewidzieć na etapie projektu, bo później jest dużo trudniej |
W praktyce nazwy „podtynkowa” i „wtynkowa” bywają używane zamiennie, ale sens jest jeden: przewody są ukryte i prowadzone tak, by nie dominowały wizualnie. Jeśli jednak wiem, że układ pomieszczeń będzie się zmieniał, ja częściej skłaniam się ku rozwiązaniom bardziej dostępnym niż całkowicie schowane. To prowadzi prosto do kolejnego, zwykle bardziej technicznego podziału: układu sieci zasilającej.
Układ sieci decyduje o bezpieczeństwie bardziej niż nazwa osprzętu
To część, którą użytkownicy często traktują jak detal, a ja uważam za fundament bezpieczeństwa. Sam osprzęt nie naprawi źle dobranego układu sieci, dlatego trzeba rozumieć różnicę między TN-C, TN-S, TN-C-S, TT i IT.
| Układ | Jak działa | Gdzie spotyka się go najczęściej | Co warto zapamiętać |
|---|---|---|---|
| TN-C | Funkcje ochronne i neutralne pełni wspólny przewód PEN | Starsze instalacje i część historycznych zasilania | To układ z przeszłości, który wymaga dużej ostrożności przy modernizacji |
| TN-S | Przewody PE i N są rozdzielone w całym systemie | Nowe instalacje i dobrze zmodernizowane budynki | Jest czytelny, wygodny w diagnostyce i bardzo popularny w nowym budownictwie |
| TN-C-S | Do budynku dochodzi PEN, a dalej następuje rozdział na PE i N | Bardzo częsty układ w polskich domach i mieszkaniach | To najczęstszy kompromis między starszą siecią a nową instalacją odbiorczą |
| TT | Ochrona opiera się na własnym uziemieniu odbiorcy | Niektóre obiekty mieszkalne i techniczne | Wymaga starannego projektu ochrony i uziemienia |
| IT | Punkt neutralny jest izolowany od ziemi lub połączony przez impedancję | Obiekty specjalne, laboratoria, medycyna, przemysł | To rozwiązanie niszowe, stosowane tam, gdzie liczy się ciągłość pracy |
W praktyce bardzo często spotykam ochronę różnicowoprądową 30 mA na obwodach końcowych, ale jej dobór zawsze zależy od charakteru odbiornika. Do tego dochodzą połączenia wyrównawcze, czyli połączenie metalowych części do wspólnego potencjału, żeby ograniczyć napięcia dotykowe. Jeśli projektant ma zrobić coś dobrze, musi najpierw zrozumieć źródło zasilania, a dopiero potem dobrać resztę. Następny krok to już praktyka, więc teraz przechodzę do tego, co zwykle wybieram w domu, biurze i obiekcie technicznym.
Który wariant pasuje do domu, biura i obiektu technicznego
Nie ma jednego najlepszego rozwiązania dla wszystkich budynków. Najlepsza instalacja to taka, która pasuje do sposobu użytkowania obiektu, a nie tylko dobrze wygląda na rysunku.
| Obiekt | Najczęstszy wybór | Dlaczego właśnie ten wariant |
|---|---|---|
| Mieszkanie w bloku | Podtynkowa, zwykle z podziałem na kilka obwodów i z układem TN-C-S lub TN-S | Liczy się estetyka, niewielka ingerencja i czytelny podział na oświetlenie oraz gniazda |
| Dom jednorodzinny | Podtynkowa z rezerwą miejsca w rozdzielnicy | Łatwiej przewidzieć przyszłe odbiorniki, takie jak fotowoltaika, pompa ciepła czy wallbox |
| Biuro lub lokal usługowy | Kanałowa, listwowa albo mieszana | Układ stanowisk często się zmienia, więc przewody muszą być łatwe do przełożenia |
| Garaż, piwnica, warsztat | Natynkowa, odporna i dobrze dostępna | Ważniejszy jest szybki serwis niż ukrycie osprzętu |
| Obiekt przemysłowy | Rozbudowana instalacja siłowa z wydzielonymi strefami | Tu liczą się moc, selektywność zabezpieczeń i odporność na trudniejsze warunki pracy |
| Budowa lub obiekt tymczasowy | Instalacja tymczasowa w oparciu o rozdzielnice budowlane | Musi być łatwa do przeniesienia, zabezpieczona i odporna na uszkodzenia |
W garażu i warsztacie zwracam uwagę na pył, wilgoć i uszkodzenia mechaniczne, więc natynkowa z odpowiednim osprzętem zwykle wygrywa z zabudową, która ładnie wygląda tylko na etapie odbioru. Najczęściej błąd zaczyna się tam, gdzie ktoś chce jedną instalacją obsłużyć wszystko. W praktyce kończy się to przeciążeniami, plątaniną przedłużaczy i brakiem rezerwy na kolejne urządzenia. Z tego powodu ostatni krok planowania powinien dotyczyć nie tego, co jest dziś, ale tego, co dojdzie za rok albo dwa.
Zostaw miejsce na PV, pompę ciepła i wallbox
Jeżeli miałbym wskazać jedną rzecz, którą najczęściej pomija się przy remoncie, to byłaby nią rezerwa. Wystarczy kilka wolnych modułów w rozdzielnicy, osobne obwody dla większych odbiorników i sensownie poprowadzone trasy kablowe, żeby później bez bólu dołożyć fotowoltaikę, pompę ciepła, ładowarkę auta albo rozbudowę automatyki.
- Nie mieszaj oświetlenia z obwodami o dużym poborze mocy.
- Nie oszczędzaj na liczbie obwodów, jeśli planujesz kuchnię, ładowanie EV albo klimatyzację.
- Nie zostawiaj rozdzielnicy na styk, bo późniejsza rozbudowa będzie trudniejsza i droższa.
- Nie uruchamiaj nowej instalacji bez pomiarów odbiorczych i protokołu sprawdzenia.
- Jeśli w ścianach zostały stare odcinki aluminiowe, oceń je z elektrykiem zamiast zakładać, że jakoś jeszcze działają.
Jeżeli miałbym zostawić jedną praktyczną zasadę, powiedziałbym tak: instalację warto projektować pod przyszłe obciążenia, a nie tylko pod obecny stan mieszkania czy domu. To właśnie zapas miejsca, osobne obwody i rozsądnie poprowadzone trasy kablowe najczęściej decydują o tym, czy za kilka lat modernizacja będzie szybkim dopięciem nowego urządzenia, czy kosztownym remontem od nowa.
