Klasy ochronności porządkują sposób, w jaki urządzenie ma chronić człowieka przed porażeniem, ale w praktyce liczy się coś więcej niż sam znak na obudowie. W tym tekście wyjaśniam, jak odczytać oznaczenia, czym różnią się klasy I, II i III oraz jak przełożyć to na wybór sprzętu w instalacjach energetycznych i fotowoltaicznych. Dla mnie najważniejsze jest jedno: dobrać urządzenie tak, aby jego konstrukcja pasowała do warunków pracy, a nie tylko do katalogu.
Najważniejsze różnice w klasach ochrony urządzeń elektrycznych
- Klasa I opiera się na podstawowej izolacji i przewodzie ochronnym PE.
- Klasa II korzysta z dodatkowej izolacji, zwykle podwójnej lub wzmocnionej, i nie wymaga PE.
- Klasa III pracuje z bardzo niskim bezpiecznym napięciem, najczęściej z obwodu SELV/PELV.
- To nie to samo co IP ani CAT, więc jednego oznaczenia nie wolno czytać jak drugiego.
- W sprzęcie energetycznym najczęściej spotkasz klasę I w urządzeniach stacjonarnych, a klasy II i III w sprzęcie przenośnym i niskonapięciowym.
Na czym polega ta klasyfikacja i dlaczego ma znaczenie
Ta klasyfikacja nie mówi o wydajności, mocy ani o szczelności obudowy. Odpowiada wyłącznie na pytanie, jak urządzenie ogranicza ryzyko porażenia w normalnej pracy i przy pojedynczej awarii. Klasa I nie jest „lepsza” od klasy II, a klasa II nie jest automatycznie bezpieczniejsza w każdym zastosowaniu - każda z nich rozwiązuje ten sam problem inną drogą.
W praktyce spotyka się trzy podstawowe rozwiązania. Klasa I opiera się na podstawowej izolacji i przewodzie ochronnym PE, czyli żyłą, która odprowadza prąd uszkodzeniowy do ziemi. Klasa II nie korzysta z PE, bo bezpieczeństwo zapewnia dodatkowa izolacja, zwykle podwójna albo wzmocniona. Klasa III pracuje z bardzo niskim bezpiecznym napięciem, najczęściej z obwodu SELV/PELV, więc sama konstrukcja urządzenia nie dopuszcza pojawienia się niebezpiecznych napięć dotykowych.
Historycznie spotykało się też klasę 0, ale dziś nie traktuję jej jako sensownego punktu odniesienia przy nowym sprzęcie. W nowoczesnych instalacjach ważniejsze jest to, czy konstrukcja urządzenia, sposób zasilania i warunki pracy tworzą spójny system ochrony, a nie sam zapis na etykiecie. To prowadzi prosto do pytania, jak ten zapis rozpoznać bez zgadywania.
Jak odczytać oznaczenia na obudowie i w dokumentacji
Najkrótsza droga do błędu to patrzenie na obudowę zamiast na oznaczenie. Plastik nie oznacza automatycznie klasy II, a metal nie przesądza o klasie I. Ja zawsze zaczynam od tabliczki znamionowej, instrukcji i informacji o przyłączu ochronnym, bo właśnie tam producent zapisuje, jak urządzenie ma być użytkowane.

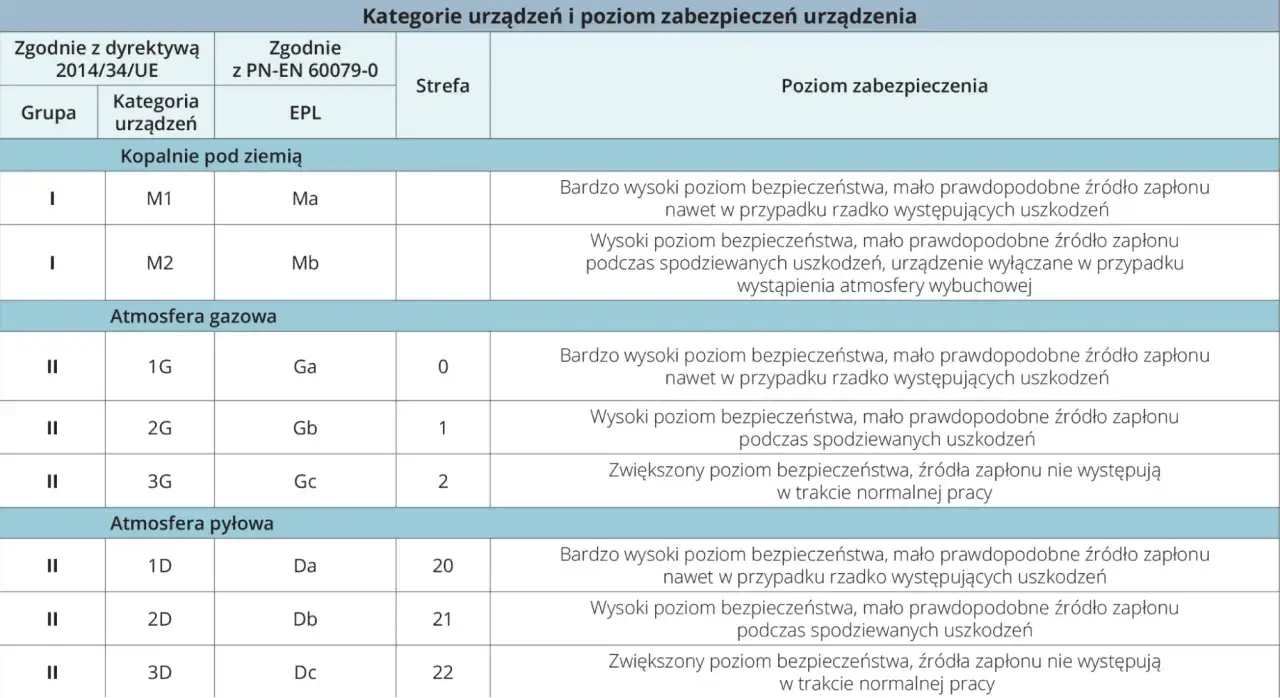

| Klasa | Jak ją poznasz | Co to oznacza w praktyce | Typowe przykłady |
|---|---|---|---|
| I | Zacisk PE, symbol uziemienia albo przewód ochronny w instrukcji | Metalowe części dostępne dla użytkownika muszą być połączone z ochronnym układem instalacji | Falowniki, zasilacze w metalowych obudowach, część urządzeń stacjonarnych |

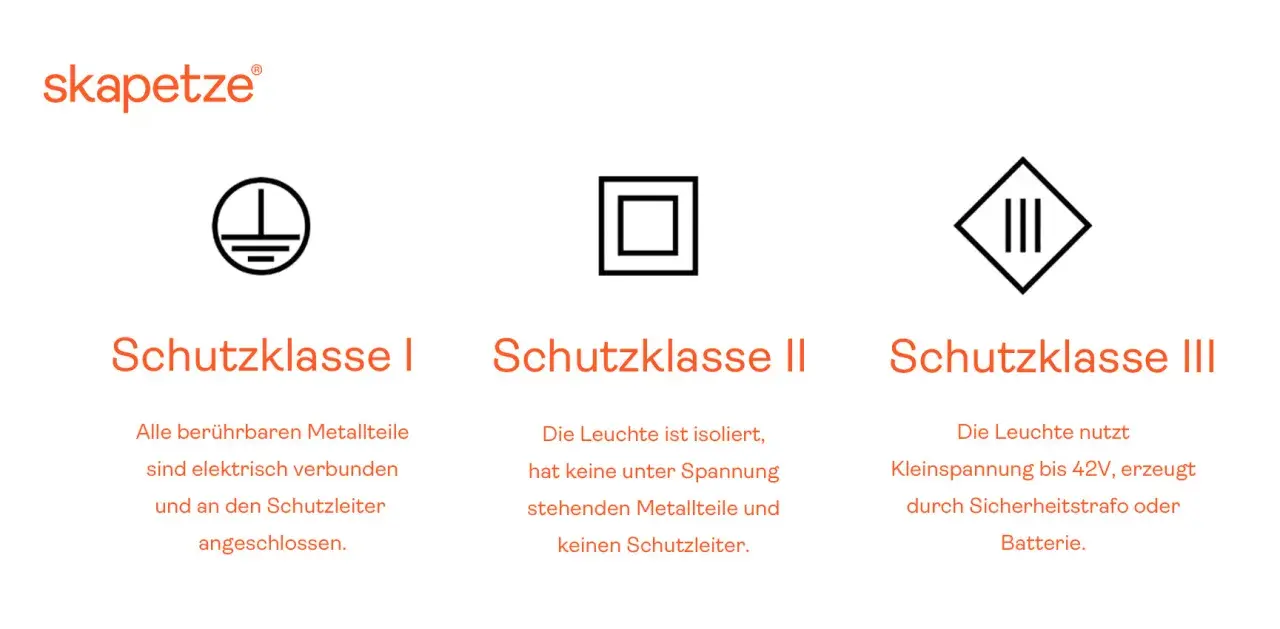

| II | Podwójny kwadrat | Ochronę daje dodatkowa izolacja, a nie przewód ochronny | Ładowarki, ręczne narzędzia, część opraw LED, mierniki przenośne |
| III | Oznaczenie w dokumentacji dotyczące SELV/PELV, często także symbol rzymskiej III w rombie | Urządzenie może być zasilane tylko z bardzo niskiego bezpiecznego napięcia | Czujniki, niskonapięciowe sterowniki, wybrane oprawy i elementy automatyki |
Jeśli etykiety nie ma albo jest nieczytelna, nie zgaduję. W sprzęcie energetycznym to zły nawyk, bo przy falownikach, zasilaczach czy modułach pomiarowych jedna błędna interpretacja potrafi zmienić bezpieczne podłączenie w realne zagrożenie. Ten sam znak nie oznacza jeszcze, że urządzenie nadaje się do każdej aplikacji, więc teraz przejdę do typowych przykładów z praktyki.
Gdzie najczęściej spotkasz te rozwiązania w sprzęcie energetycznym
W instalacjach PV i w energetyce klasy widać szczególnie dobrze, bo urządzenia pracują w różnych warunkach: od stałego montażu w rozdzielni po serwis ręczny w terenie. Ja patrzę na to tak: im większa moc, metalowa obudowa i stałe przyłączenie, tym częściej naturalna staje się klasa I. Im większa mobilność i mniejsze napięcie zasilania, tym częściej pojawiają się klasy II i III.
| Urządzenie | Najczęstsza klasa | Dlaczego właśnie tak | Na co uważać |
|---|---|---|---|
| Falownik PV, magazyn energii, UPS | I | Duża moc, metalowa obudowa, filtry i układy EMC, które wymagają pewnego połączenia ochronnego | PE musi być wykonany dokładnie tak, jak wymaga producent |
| Miernik cęgowy, tester napięcia, sprzęt serwisowy | II | Mobilność i brak potrzeby stałego przewodu ochronnego | Nie wolno lekceważyć stanu obudowy, przewodu i osłon |
| Oprawy LED, lampy serwisowe, oświetlenie awaryjne | II lub III | Zależnie od miejsca montażu i sposobu zasilania | Wersja 24 V nie zawsze oznacza klasę III, jeśli zasilanie nie jest SELV/PELV |
| Czujniki, sygnalizatory, drobna automatyka 24 V | III | Projektowane do pracy z bardzo niskim napięciem, blisko użytkownika albo w trudniejszym środowisku | Źródło zasilania musi być zgodne z wymaganiami bezpieczeństwa |
| Rozdzielnice i szafy sterownicze | Nie jedna wspólna klasa | To zwykle zespół różnych aparatów, a nie jeden prosty wyrób | Trzeba czytać oznaczenia każdego elementu osobno |
Właśnie tutaj najczęściej widać różnicę między teorią a praktyką: urządzenie może wyglądać „energetycznie”, ale jego bezpieczeństwo zależy od bardzo konkretnego sposobu podłączenia. Żeby nie mieszać pojęć, trzeba odróżnić klasę od IP, CAT i sposobu zasilania.
Czym różni się klasa od IP, CAT i SELV
To są cztery różne porządki i właśnie ich pomylenie powoduje najwięcej nieporozumień. Klasa opisuje ochronę przed porażeniem. IP nie mówi nic o porażeniu - określa tylko odporność obudowy na pył i wodę. CAT dotyczy bezpieczeństwa przyrządów pomiarowych w środowisku o określonych przepięciach. SELV i PELV to z kolei sposób zasilania bardzo niskim napięciem, a nie sama klasa urządzenia.
| Oznaczenie | Co opisuje | Na co patrzeć | Częsty błąd |
|---|---|---|---|
| Klasa ochrony | Jak urządzenie zabezpiecza przed porażeniem | Symbol, zacisk PE, dokumentacja producenta | Mylenie z ochroną obudowy |
| IP | Ochronę przed wnikaniem ciał stałych i wody | Warunki środowiska, pył, zachlapanie, deszcz | Zakładanie, że IP65 rozwiązuje problem porażenia |
| CAT | Odporność przyrządu pomiarowego na przepięcia | Gdzie wolno mierzyć i w jakiej części instalacji | Używanie CAT jako oceny szczelności albo klasy izolacji |
| SELV/PELV | Rodzaj obwodu z bardzo niskim napięciem | Źródło zasilania, separację i brak niebezpiecznych napięć wtórnych | Uznawanie zwykłego 24 V za automatycznie bezpieczne |
Tu właśnie najłatwiej o pozornie rozsądny, ale błędny skrót myślowy: urządzenie klasy II może mieć niski IP i nie nadawać się do wilgotnej hali, a urządzenie z wysokim IP nadal może wymagać PE i konkretnego układu ochronnego. Kiedy te pojęcia są już rozdzielone, da się sensownie dobrać sprzęt do pracy w terenie albo w instalacji PV.
Jak dobrać właściwą klasę do warunków pracy
Gdy wybieram sprzęt do instalacji, idę od środowiska, a dopiero potem od samego urządzenia. W praktyce najpierw pytam: czy sprzęt będzie przenośny, stały, narażony na wilgoć, metalowe otoczenie, częste serwisowanie albo kontakt z osobą bez przygotowania elektrycznego?
- Sprawdź źródło zasilania i wymagania producenta. Jeśli obwód ma być SELV/PELV, klasa III ma sens tylko wtedy, gdy cały tor zasilania rzeczywiście spełnia ten warunek.
- Oceń, czy urządzenie ma dotykalne metalowe części. Jeżeli tak i jest to sprzęt stacjonarny, klasa I z pewnym PE bywa najrozsądniejsza.
- Jeśli sprzęt ma być często przenoszony, klasa II upraszcza obsługę, bo nie wymaga przewodu ochronnego, ale podnosi wagę kontroli stanu obudowy i przewodu zasilającego.
- Dobierz IP i IK osobno. IP chroni przed wodą i pyłem, IK przed uderzeniami, a żadna z tych wartości nie zastępuje ochrony przeciwporażeniowej.
- Sprawdź dodatkową ochronę, zwłaszcza RCD 30 mA, wymagania uziemienia funkcjonalnego i sposób prowadzenia kabli. W falownikach i magazynach energii to często decyduje o poprawnym odbiorze.
Ja w takich projektach zawsze czytam instrukcję producenta do końca, bo przy sprzęcie energetycznym drobny zapis o PE, mostkach czy ekranach potrafi zmienić cały sposób montażu. To prowadzi prosto do błędów, których lepiej unikać już na etapie zakupu.
Najczęstsze błędy, które kosztują najwięcej
- Zakładanie, że plastikowa obudowa automatycznie oznacza klasę II. To nieprawda, bo o klasie decyduje konstrukcja izolacji i oznaczenie producenta.
- Używanie urządzenia klasy III bez rzeczywistego zasilania SELV/PELV. Sama niska wartość napięcia nie wystarcza, jeśli źródło nie spełnia wymagań bezpieczeństwa.
- Odpinanie PE, bo „sprzęt działa bez niego”. W klasie I to błąd krytyczny, a w urządzeniach z metalową obudową bywa po prostu niebezpieczny.
- Mylenie IP z ochroną przeciwporażeniową. IP65 nie mówi nic o tym, czy obudowa ma właściwą ochronę przed napięciem dotykowym.
- Ignorowanie stanu przewodu, wtyczki i obudowy w urządzeniach klasy II. Jeśli izolacja jest uszkodzona, trzeba urządzenie wycofać z użycia, a nie „jeszcze chwilę z niego korzystać”.
- Traktowanie uziemienia funkcjonalnego jak ochronnego. To dwa różne zadania, a w automatyce i energetyce pomylenie ich prowadzi do złych podłączeń i zakłóceń.
W praktyce najdroższe są nie same błędy konstrukcyjne, tylko błędne założenia użytkownika. Dlatego na końcu zawsze wracam do prostego sprawdzenia przed zakupem lub odbiorem.
Co sprawdzić przed zakupem lub odbiorem urządzenia
- Czy na obudowie lub w dokumentacji jest jednoznaczne oznaczenie klasy.
- Czy sposób zasilania pasuje do tego oznaczenia.
- Czy IP, IK i zakres temperatur odpowiadają miejscu pracy.
- Czy producent wymaga przewodu ochronnego, określonego typu wtyczki albo konkretnego sposobu montażu.
- Czy w instalacji przewidziano dodatkową ochronę, na przykład RCD 30 mA, jeśli warunki tego wymagają.
W urządzeniach energetycznych nie szukam jednego magicznego oznaczenia, tylko zgodności między konstrukcją, zasilaniem i środowiskiem pracy. W praktyce klasy ochronności są tylko jednym z filtrów, a dopiero połączenie ich z IP, sposobem zasilania i warunkami montażu daje sensowny, bezpieczny wybór.
