Tulejki w przewodach linkowych rozwiązują bardzo praktyczny problem: porządkują żyłę, stabilizują styk i zmniejszają ryzyko luzowania połączeń w zaciskach śrubowych oraz sprężynowych. W instalacjach energetycznych i fotowoltaicznych ma to znaczenie większe, niż wygląda na pierwszy rzut oka, bo od jakości zakończenia przewodu zależą trwałość, bezpieczeństwo i wygoda serwisu. Poniżej wyjaśniam, kiedy końcówki tulejkowe mają sens, jak je dobrać i czego unikać przy montażu.
Najważniejsze rzeczy, które warto wiedzieć przed montażem
- Końcówki tulejkowe najlepiej sprawdzają się na przewodach linkowych z miedzi, zwłaszcza tam, gdzie przewód trafia do zacisku śrubowego lub sprężynowego.
- W energetyce pomagają ograniczyć grzanie styków, przypadkowe wystawanie drucików i problemy podczas serwisu rozdzielnic, falowników czy magazynów energii.
- Dobór przekroju musi pasować do przewodu i do zacisku, a sam element trzeba zacisnąć odpowiednim narzędziem.
- Najczęściej wybiera się wersję izolowaną do standardowych połączeń i nieizolowaną tam, gdzie liczy się mniejsza średnica lub większa kompaktowość.
- Najwięcej błędów powstaje nie przy samym wyborze, tylko przy odizolowaniu żyły, wsunięciu przewodu i zaprasowaniu końcówki.
Czym są końcówki tulejkowe i kiedy naprawdę są potrzebne
To niewielkie metalowe zakończenia, które zakłada się na odizolowaną żyłę przewodu wielodrutowego, a potem zaciska specjalnym narzędziem. W praktyce robią z luźnej linki zwarte zakończenie, które łatwiej włożyć do listwy zaciskowej, aparatu modułowego albo złącza w urządzeniu sterowniczym. Ja traktuję je jako prosty sposób na to, żeby połączenie było bardziej powtarzalne, czytelne i odporniejsze na błędy montażowe.
Najważniejsze zastosowanie jest bardzo konkretne: gdy przewód linkowy ma wejść do zacisku śrubowego, sprężynowego lub innego miejsca, w którym pojedyncze druciki mogłyby się rozchylić, uciąć pod naciskiem albo wystawać poza styk. Wtedy końcówka pełni rolę porządkującą i ochronną. Nie jest natomiast uniwersalnym dodatkiem do każdego przewodu. Na przewodach jednodrutowych zwykle nie ma sensu, a przy niektórych szybkozłączach producent wyraźnie określa, czy zakończenie tego typu jest zalecane, dopuszczone, czy zbędne.
W europejskiej praktyce odniesieniem dla tych elementów jest DIN 46228, więc przy zakupie patrzę nie tylko na przekrój, ale też na zgodność z opisem produktu i narzędziem do zaciskania. Kiedy wiadomo już, po co one są, łatwiej ocenić, gdzie w energetyce dają największą różnicę.
Gdzie dają najwięcej korzyści w urządzeniach energetycznych
W branży energetycznej i okołoenergetycznej widzę je najczęściej w miejscach, gdzie połączenie musi działać długo, a jednocześnie bywa narażone na drgania, zmiany temperatury i częsty serwis. To szczególnie ważne w rozdzielnicach AC i DC, falownikach, magazynach energii, UPS-ach, szafach automatyki oraz w układach sterowania osprzętem pomocniczym. Tam nawet drobny błąd w końcówce przewodu potrafi później zamienić się w grzanie styku albo trudną do znalezienia usterkę okresową.
W instalacjach fotowoltaicznych końcówki kablowe pomagają utrzymać porządek w miejscach, gdzie przewody zasilają zabezpieczenia, przekaźniki, moduły pomiarowe, systemy nadzoru albo osprzęt w rozdzielnicy towarzyszącej. Dla mnie ich największa zaleta nie sprowadza się do estetyki. Najwięcej zyskuje niezawodność i serwisowalność: łatwiej odłączyć przewód, łatwiej sprawdzić, czy żyła siedzi prawidłowo, i mniejsze jest ryzyko, że pojedynczy drucik zrobi zwarcie albo dotknie sąsiedniego toru.
To samo dotyczy urządzeń, które pracują w ruchu lub pod wpływem wibracji. W takich warunkach dobrze zaciśnięte zakończenie ogranicza mikroprzemieszczenia żył i pomaga utrzymać stabilny kontakt w dłuższym okresie. Gdy już widać, gdzie to ma sens, przechodzę do najważniejszego wyboru, czyli doboru odpowiedniego wariantu do przewodu i zacisku.
Jak dobrać tulejki do przewodu i zacisku
Tu najłatwiej o pomyłkę, bo podobne z zewnątrz elementy mogą mieć różne długości, średnice i przeznaczenie. Ja zawsze sprawdzam trzy rzeczy: przekrój przewodu, typ zacisku i to, czy przewód jest miedziany linkowy. Jeśli żyła jest aluminiowa, zwykłej miedzianej końcówki nie traktuję jako rozwiązania domyślnego, tylko szukam osprzętu przewidzianego do aluminium.
| Typ końcówki | Kiedy ma sens | Co daje | Na co uważać |
|---|---|---|---|
| Izolowana pojedyncza | Standardowe połączenia w rozdzielnicach, listwach zaciskowych i aparaturze modułowej | Porządkuje żyłę i ułatwia szybkie wprowadzenie do zacisku | Kołnierz musi pasować do głębokości i średnicy zacisku |
| Nieizolowana pojedyncza | Gdy liczy się mały gabaryt albo pełne wsunięcie w ciasny zacisk | Mniejsza średnica zewnętrzna i większa kompaktowość | Wymaga większej staranności przy montażu i ochronie przewodu |
| Wersja podwójna | Gdy dwa przewody mają trafić do jednego zacisku i aparat to dopuszcza | Upraszcza prowadzenie dwóch żył w jednym punkcie | Nie każdy zacisk dobrze przyjmie dwa przewody w jednej końcówce |
| Do większych przekrojów | W połączeniach mocy, w większych rozdzielnicach i wybranych obwodach zasilających | Utrzymuje stabilny, mocny styk przy większym prądzie | Wymaga właściwej zaciskarki i wystarczająco dużo miejsca w aparacie |
Przy doborze nie ufam wyłącznie kolorowi kołnierza, bo kod barwny bywa pomocny, ale nie zawsze identyczny u wszystkich producentów. Ważniejszy jest opis przekroju i długości metalowej tulei. W praktyce najczęściej spotykam małe i średnie przekroje używane w sterowaniu, ale w urządzeniach energetycznych trafiają się też większe zakresy, jeśli połączenie prowadzi zasilanie lub pracuje w bardziej wymagającym torze.
Dobór ma sens tylko wtedy, gdy idzie za nim poprawne zaciskanie, dlatego następny krok jest równie ważny jak sam wybór.

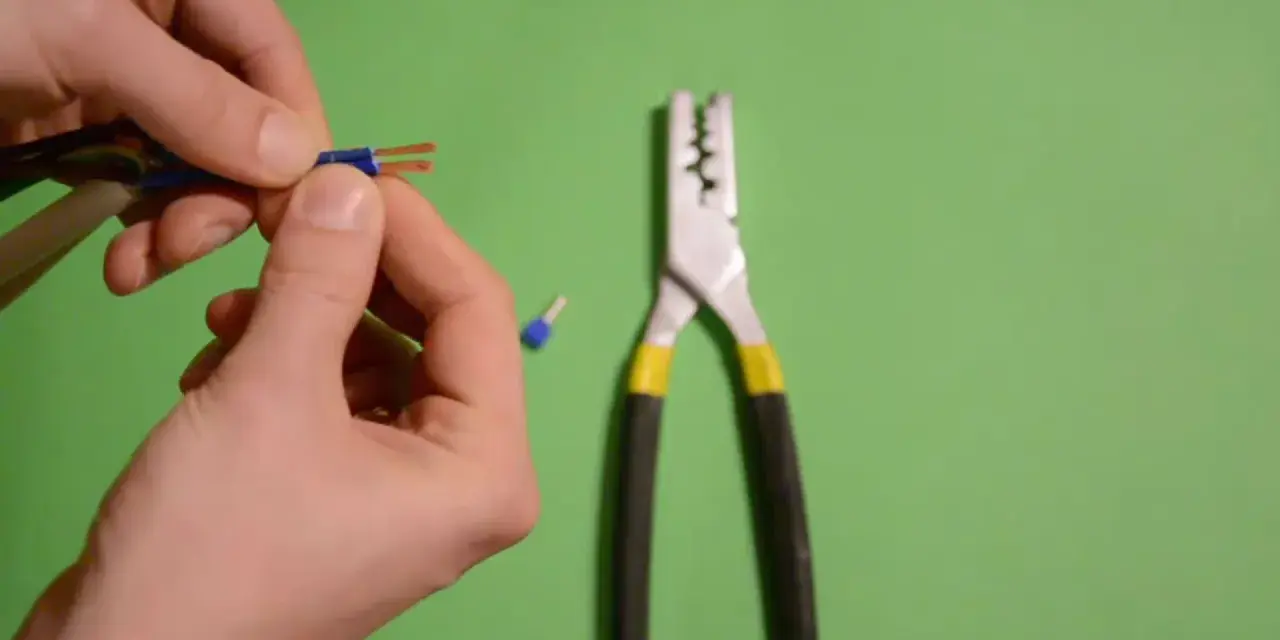

Jak je poprawnie zaciskać, żeby połączenie było pewne
Właściwy montaż jest prosty, ale wymaga dyscypliny. Nie używam do tego kombinerek ani przypadkowych szczypiec, bo takie narzędzia zostawiają połączenie nieprzewidywalne. Wybieram zaciskarkę dopasowaną do przekroju i profilu końcówki, a potem trzymam się kilku zasad.
- Odizolowuję przewód na długość zgodną z metalową tuleją, tak aby po wsunięciu nie wystawały pojedyncze druciki.
- Wsuwam żyłę do końca, aż izolacja oprze się o kołnierz, ale bez wciskania na siłę.
- Dobieram odpowiednią matrycę zaciskarki do przekroju przewodu i rodzaju końcówki.
- Zaciskam metalowy cylinder, nie plastikowy kołnierz, bo to właśnie część robocza odpowiada za styk.
- Po zaciśnięciu wykonuję prosty test pociągnięcia i sprawdzam, czy żaden drucik nie wychodzi poza zakończenie.
W połączeniach pod śrubą nie lubię półśrodków. Dobrze wykonane zaprasowanie ma być zwarte, równe i bez luzu między żyłą a tuleją. Jeśli ktoś zostawi za długi odcinek odizolowanego drutu, zaciśnie na izolacji albo wsunie przewód tylko częściowo, to nawet drogi osprzęt nie uratuje jakości połączenia. W energetyce taki błąd często ujawnia się dopiero po czasie, jako podniesiona temperatura styku albo sporadyczny brak kontaktu. A właśnie takie problemy najtrudniej potem znaleźć w terenie.
Nawet dobrze zaciśnięty element potrafi zawieść, jeśli popełni się kilka prostych błędów montażowych, więc warto je nazwać wprost.
Najczęstsze błędy, które później wychodzą w serwisie
Najbardziej kosztowne pomyłki są zwykle bardzo zwyczajne. Nie wyglądają groźnie przy montażu, ale po kilku miesiącach pracy potrafią wywołać grzanie, luzowanie albo problem z odczytem, który pojawia się tylko czasami. W tabeli poniżej zestawiam to, co widzę najczęściej.
| Błąd | Co się potem dzieje | Jak tego unikam |
|---|---|---|
| Zły przekrój końcówki | Żyła siedzi zbyt luźno albo nie daje się wprowadzić do końca | Zawsze porównuję przekrój przewodu z oznaczeniem na opakowaniu |
| Zbyt krótko zdjęta izolacja | Druciki nie mieszczą się prawidłowo w tulei i styk jest niepełny | Dobieram długość odizolowania do długości metalowej części |
| Zacisk na izolacji | Połączenie wydaje się gotowe, ale metal nie trzyma żyły tak, jak powinien | Kontroluję, czy zacisk obejmuje metalową część, a nie plastik |
| Przewód nie wszedł do końca | Pojawiają się luzy i pojedyncze druciki mogą wystawać poza styk | Po wsunięciu zawsze robię wizualną kontrolę od czoła końcówki |
| Praca przypadkowym narzędziem | Zacisk jest nierówny i ma słabszą powtarzalność | Używam zaciskarki zapadkowej lub narzędzia zalecanego przez producenta |
| Zastosowanie na niewłaściwym materiale przewodu | Połączenie może być nietrwałe lub niezgodne z przeznaczeniem | Sprawdzam, czy osprzęt jest przeznaczony do miedzi, a w razie potrzeby do aluminium |
W urządzeniach energetycznych najbardziej nie lubię jednego rodzaju błędu: takiego, który nie jest widoczny od razu. Luźny styk nie musi przestać działać natychmiast. Czasem przez długi czas tylko się nagrzewa, powoduje spadki jakości kontaktu i daje objawy, które łatwo pomylić z problemem elektroniki. Dlatego lepiej poświęcić kilka minut na kontrolę niż później szukać przyczyny awarii w całym układzie.
Gdy układam zamówienie albo kompletuję zestaw do serwisu, sprawdzam jeszcze kilka praktycznych rzeczy, które oszczędzają czas i nerwy w terenie.
Co sprawdzam przy zakupie osprzętu do szafy i instalacji PV
Jeśli mam pracować przy rozdzielnicy, falowniku albo szafie automatyki, nie kupuję końcówek „na oko”. Patrzę na materiał, zakres przekrojów i sensowny zestaw narzędzi. Najlepiej sprawdza się miedź cynowana, bo dobrze znosi typowe warunki pracy w instalacjach elektrycznych i jest wygodna w montażu. Do tego dochodzi rozsądny dobór opakowań: małe przekroje często kupuje się po 100 sztuk, a większe w mniejszych paczkach.
Przy planowaniu zakupu zwracam uwagę na trzy liczby. Pierwsza to przekrój przewodu, druga to długość końcówki, trzecia to zakres zaciskarki. Na start zestaw najczęściej opłaca się kupić w popularnych rozmiarach używanych w sterowaniu i pomocniczych torach zasilania, bo właśnie tam pracuje się najczęściej. Sama końcówka kosztuje zwykle niewiele, ale dobry efekt daje dopiero komplet: właściwy osprzęt, właściwy przekrój i właściwe narzędzie. W praktyce sensowna zaciskarka zapadkowa zwykle kosztuje kilkadziesiąt do kilkuset złotych, a zestaw końcówek z popularnymi przekrojami jest zdecydowanie tańszy niż pojedyncze kupowanie wszystkiego po trochu.
Jeśli zależy mi na spokoju w eksploatacji, biorę też pod uwagę warunki pracy urządzenia. W szafach stojących w cieple, w falownikach pracujących przy większym obciążeniu i w układach z częstym serwisem lepiej sprawdzają się porządne, powtarzalnie zaciśnięte zakończenia niż prowizoryczne rozwiązania. Właśnie dlatego traktuję końcówki tulejkowe jako mały element o dużym wpływie: nie przyciągają uwagi, ale bardzo mocno decydują o jakości całego połączenia.
