W obwodach, gdzie samo odcięcie jednej żyły nie daje wystarcznego marginesu bezpieczeństwa, przydaje się osprzęt, który rozłącza dwa tory jednocześnie. Łącznik dwubiegunowy ma sens tam, gdzie liczy się pełniejsze odseparowanie odbiornika, prosty serwis i czytelna eksploatacja. Poniżej wyjaśniam, jak działa, gdzie go stosuję, czym różni się od innych aparatów i na co uważać przy doborze oraz montażu.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem takiego łącznika
- Rozłącza dwa tory obwodu naraz, więc daje wyższy poziom odseparowania niż zwykły osprzęt jednobiegunowy.
- W domach spotyka się go rzadziej niż standardowy łącznik, ale w obwodach technicznych i wilgotnych strefach bywa bardzo praktyczny.
- Najczęstsze parametry katalogowe to 10AX lub 16AX przy 250 V~.
- W miejscach narażonych na wilgoć lub na zewnątrz szukaj wersji o podwyższonym stopniu ochrony, zwykle IP44 albo IP55.
- To nie jest zamiennik rozłącznika DC w fotowoltaice ani ochrona przeciwporażeniowa.
- Przy montażu nie rozłączaj przewodu ochronnego PE i zawsze trzymaj się schematu producenta.

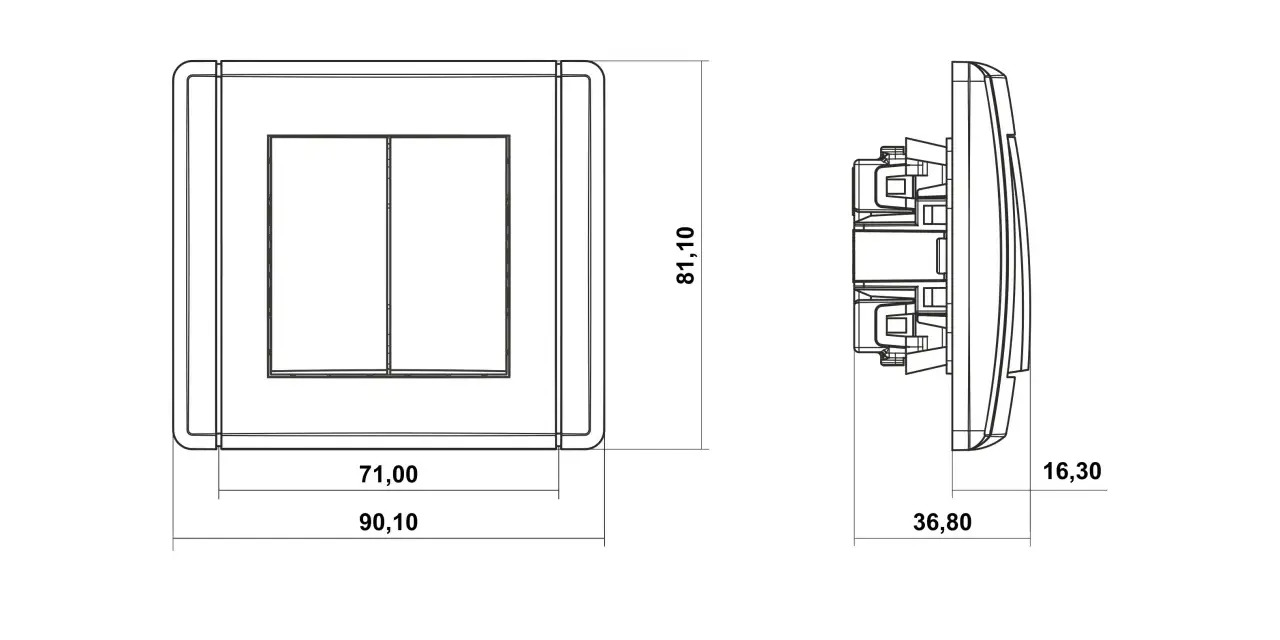

Jak działa i co naprawdę odcina
Ja patrzę na ten element przede wszystkim jak na prosty sposób na pełniejsze odcięcie zasilania niż w zwykłym łączniku światła. W praktyce rozłącza on dwa tory obwodu równocześnie, najczęściej fazę i przewód neutralny, dzięki czemu odbiornik po wyłączeniu jest lepiej odseparowany od instalacji. To ważne tam, gdzie po prostu nie chcę zostawiać urządzenia „na pół zasilonego” albo gdzie serwis ma być możliwie jednoznaczny.
Na schematach taki aparat ma własny symbol, a w katalogach producenci opisują go zwykle jako wersję 2P, z parametrami 10AX lub 16AX przy 250 V~. Oznaczenie AX nie jest przypadkowe: sugeruje, że osprzęt lepiej radzi sobie z obciążeniami o bardziej wymagającym charakterze niż zwykłe, czysto rezystancyjne odbiorniki. To detal, ale w praktyce robi różnicę przy LED-ach, drobnych transformatorach i innych odbiornikach, które potrafią mieć większy prąd rozruchowy.
Warto też rozróżnić dwa pojęcia, które łatwo wrzucić do jednego worka: łącznik instalacyjny na ścianie i aparat rozłączający w rozdzielnicy. Z zewnątrz oba mogą wyglądać podobnie, ale ich rola jest inna. Tu nie chodzi o ochronę przeciwzwarciową ani o wyłącznik różnicowoprądowy, tylko o wygodne i bezpieczne sterowanie obwodem. Na tej bazie łatwo już przejść do pytania, gdzie taki osprzęt ma realny sens w praktyce.
Gdzie wykorzystuję go najczęściej
Ten typ osprzętu nie jest „do wszystkiego” i właśnie dlatego jest użyteczny. Najczęściej widzę go tam, gdzie jednoznaczne odcięcie zasilania poprawia bezpieczeństwo, ułatwia serwis albo porządkuje pracę instalacji. W budynkach mieszkalnych pojawia się rzadziej niż standardowy osprzęt, ale w pomieszczeniach technicznych, przy niektórych odbiornikach i w strefach o podwyższonej wilgotności jego zastosowanie bywa bardzo rozsądne.
- Łazienki i pomieszczenia wilgotne - wtedy, gdy dobór osprzętu uwzględnia strefy, szczelność i wymagany stopień IP.
- Zewnętrzne punkty świetlne - na tarasie, elewacji, przy podjeździe albo w ogrodzie, jeśli instalacja jest wykonana w odpowiednim systemie natynkowym lub podtynkowym.
- Obwody techniczne - na przykład przy małych podgrzewaczach, transformatorach do niskiego napięcia albo pojedynczych urządzeniach, które warto całkowicie odłączyć po zakończeniu pracy.
- Pomieszczenia gospodarcze - tam, gdzie liczy się szybkie odcięcie obwodu bez szukania dodatkowego aparatu w rozdzielnicy.
W praktyce doceniam go tam, gdzie użytkownik ma proste oczekiwanie: włączyć, wyłączyć i mieć pewność, że zasilanie zostało odcięte możliwie pełnie. W obiektach przemysłowych ten sam mechanizm bywa stosowany częściej niż w mieszkaniach, bo łatwiej uzasadnić tam potrzebę szerszej separacji obwodu. To prowadzi do kolejnego pytania: czym dokładnie różni się od innych popularnych łączników.
Czym różni się od innych łączników i rozłączników
Tu najłatwiej o nieporozumienia, więc wolę to zestawić wprost. Zwykły osprzęt jednobiegunowy przerywa jeden tor, a wersja dwubiegunowa rozłącza dwa tory naraz. Z kolei aparaty wielobiegunowe idą dalej i obsługują trzy lub cztery tory, więc są używane tam, gdzie w grę wchodzi zasilanie trójfazowe albo bardziej rozbudowane układy techniczne.
| Rodzaj | Co rozłącza | Najczęstsze zastosowanie | Co daje w praktyce |
|---|---|---|---|
| Jednobiegunowy | 1 tor | Standardowe oświetlenie | Proste sterowanie jednym obwodem |
| Dwubiegunowy | 2 tory | Obwody techniczne, wilgotne strefy, odbiorniki wymagające pełniejszego odcięcia | Lepsza separacja zasilania i czytelniejszy serwis |
| Wielobiegunowy | 3 lub 4 tory | Instalacje trójfazowe, rozdzielnice, urządzenia o większej mocy | Rozłączanie bardziej złożonych układów |
Właśnie tutaj widać najważniejszą różnicę: to nie jest po prostu „mocniejszy włącznik”, tylko osprzęt do innego zadania. Jeśli potrzebujesz wyłącznie zapalać lampę w pokoju, zwykle nie ma sensu komplikować instalacji. Jeśli jednak chcesz odcinać obwód bardziej zdecydowanie, wersja dwubiegunowa jest bardziej logiczna. Na tym etapie naturalnie pojawia się pytanie, jak dobrać konkretny model do miejsca montażu i obciążenia.
Jak dobrać model do obciążenia i miejsca montażu
Ja zaczynam od trzech rzeczy: miejsca, obciążenia i sposobu montażu. Dopiero później patrzę na wygląd, kolor czy serię osprzętu. To praktyczne podejście oszczędza błędów, bo ładny mechanizm o złych parametrach i tak skończy jako problem, a nie rozwiązanie.
| Co sprawdzam | Dlaczego to ważne | Na co zwracam uwagę |
|---|---|---|
| Prąd znamionowy | Musi pasować do obciążenia i charakteru odbiornika | Najczęściej 10AX lub 16AX |
| Napięcie | Ma odpowiadać instalacji | Zwykle 250 V~ w osprzęcie domowym i lekkim technicznym |
| Stopień ochrony IP | Decyduje o odporności na pył i wilgoć | W łazience, garażu czy na zewnątrz szukam zwykle IP44 lub IP55 |
| Rodzaj montażu | Wpływa na kompatybilność z puszką i estetykę | Podtynkowy do wnętrz, natynkowy tam, gdzie liczy się prostszy montaż lub lepsza odporność środowiskowa |
| Zaciski | Przesądzają o wygodzie i pewności podłączenia | Śrubowe albo automatyczne, zależnie od serii i preferencji instalatora |
| Podświetlenie | Ułatwia korzystanie w ciemności | Przydaje się w piwnicy, garażu i na korytarzu, ale nie jest obowiązkowe |
W katalogach producentów bez trudu znajdziesz wersje podtynkowe 10AX i 16AX, a także odporne obudowy o stopniu ochrony IP44 lub IP55. To pokazuje, że ten osprzęt nie jest niszowy, tylko po prostu dobierany pod konkretny scenariusz. Jeśli montaż ma odbyć się w miejscu narażonym na wilgoć, bezpieczniej i rozsądniej jest od razu wybrać wersję szczelniejszą niż później walczyć z niedopasowaniem. Następny krok to sam montaż, bo tam najczęściej pojawiają się kosztowne pomyłki.
Jak zamontować go bez typowych błędów
Jeśli instalacja ma działać długo i bez niespodzianek, montaż trzeba zrobić spokojnie i konsekwentnie. Ja zawsze zaczynam od wyłączenia zasilania w rozdzielnicy i potwierdzenia braku napięcia odpowiednim sprawdzianem. To brzmi banalnie, ale właśnie na tym etapie najczęściej rodzą się późniejsze awarie albo ryzyko porażenia.
- Odłącz zasilanie i sprawdź, czy obwód jest rzeczywiście martwy.
- Odczytaj schemat konkretnego mechanizmu, bo kolejność zacisków może się różnić między seriami.
- Podłącz tylko przewody robocze przewidziane przez producenta.
- Nie prowadź przez łącznik przewodu ochronnego PE.
- Zadbaj o właściwe osadzenie mechanizmu w puszce i pewne dokręcenie zacisków.
- Po złożeniu sprawdź działanie pod obciążeniem i upewnij się, że wszystko pracuje płynnie.
Najczęstsze błędy są zaskakująco proste: pomylone żyły, zbyt ciasna puszka, przewód źle odizolowany na końcówce, montaż osprzętu o zbyt niskim IP w wilgotnym miejscu albo traktowanie tego elementu jak zamiennika rozłącznika głównego. Ja szczególnie pilnuję tej ostatniej kwestii, bo użytkownicy często zakładają, że skoro coś „wyłącza”, to zastępuje cały aparat zabezpieczający. Nie zastępuje. To tylko jeden z elementów całego układu, a to prowadzi mnie do ważnego tematu w instalacjach energii i fotowoltaiki.
Dlaczego w fotowoltaice to nie jest właściwy zamiennik
W instalacjach PV trzeba uważać na bardzo częsty skrót myślowy: skoro coś rozłącza zasilanie, to może posłużyć także po stronie paneli albo magazynu energii. Tak nie jest. Po stronie prądu stałego stosuje się aparaty przeznaczone do DC, z odpowiednią zdolnością łączeniową i konstrukcją umożliwiającą gaszenie łuku przy napięciu stałym. Zwykły osprzęt ścienny pracujący przy 230/250 V~ nie jest do tego właściwym narzędziem.
W praktyce dla obwodów fotowoltaicznych stosuje się rozłączniki izolacyjne, wyłączniki i aparaty dedykowane do pracy w PV, często w wersjach wielobiegunowych i o wyższych parametrach napięciowych. To ważne szczególnie wtedy, gdy system pracuje przy kilkuset woltach DC, bo tam przerwanie obwodu wymaga innej konstrukcji niż w instalacji domowej. Właśnie dlatego nie mieszam pojęć: osprzęt ścienny do sterowania obwodem to jedno, a aparatura PV to zupełnie inna klasa urządzeń.
Jest tu jeszcze jeden praktyczny wniosek. Jeśli w obiekcie masz zarówno klasyczne obwody 230 V, jak i układ fotowoltaiczny, najlepiej opisać je osobno i nie liczyć na „uniwersalny” element. To upraszcza serwis, zmniejsza ryzyko pomyłki i porządkuje eksploatację. Została jeszcze jedna rzecz: co sprawdzić przed zakupem, żeby nie przepłacić i nie kupić osprzętu, który od początku będzie źle dopasowany.
Co sprawdzić przed zakupem, żeby instalacja była spokojna na lata
W praktyce wystarczą mi cztery szybkie pytania, zanim wybiorę konkretny model. Po pierwsze: czy to ma pracować wewnątrz, czy w miejscu narażonym na wilgoć lub pył? Po drugie: jaki jest charakter obciążenia i czy wystarczy 10AX, czy lepiej wybrać 16AX? Po trzecie: czy potrzebuję montażu podtynkowego, czy natynkowego? Po czwarte: czy zależy mi na podświetleniu, które ułatwia obsługę po zmroku?
- Do zwykłego pokoju zwykle wystarczy prosty, podtynkowy mechanizm bez zbędnych dodatków.
- Do łazienki, garażu lub na zewnątrz wybieram wersję ze szczelnością dopasowaną do warunków.
- Do obwodów z transformatorami, oprawami technicznymi lub urządzeniami serwisowanymi okresowo wolę pełniejsze odcięcie dwóch torów.
- Jeśli instalacja ma być eksploatowana przez osoby mniej techniczne, podświetlenie i czytelny opis potrafią oszczędzić sporo nieporozumień.
Jeśli mam wskazać jedną rzecz, która robi największą różnicę, to jest nią dopasowanie osprzętu do realnego środowiska pracy, a nie tylko do wyglądu frontu. Dobrze dobrany aparat nie zwraca na siebie uwagi, bo po prostu działa: bez przegrzewania, bez luzów, bez przypadkowych kompromisów. I właśnie taki wybór ma sens zarówno w domu, jak i w prostych układach technicznych.
