W układach grzewczych, chłodniczych i automatyce energetycznej nie chodzi o to, by urządzenie reagowało na każdą minimalną zmianę. Liczy się stabilna praca, mniejsze zużycie elementów wykonawczych i przewidywalny komfort. W praktyce chodzi o histerezę, czyli świadomie ustawiony margines między załączeniem a wyłączeniem.
Najważniejsze jest to, że układ potrzebuje dwóch progów, a nie jednego punktu przełączenia
- System z dwoma progami działa spokojniej niż układ reagujący na każdy drobny spadek lub wzrost temperatury.
- Zbyt mały margines powoduje taktowanie, czyli częste włączanie i wyłączanie urządzenia.
- Zbyt duży margines daje wyraźne wahania temperatury i gorszy komfort pracy.
- W termostatach domowych spotyka się najczęściej zakresy rzędu 0,3-3,0°C, a w chłodnictwie bywają znacznie szersze.
- W instrukcjach producentów to zjawisko bywa opisane jako dead band, differential, sensitivity albo strefa nieczułości.
Czym jest zjawisko i dlaczego nie kończy się na jednej temperaturze
Najprościej mówiąc, chodzi o sytuację, w której stan układu zależy nie tylko od aktualnego pomiaru, ale też od tego, z jakiego kierunku do tego punktu doszedł. Jeśli temperatura rośnie, urządzenie może wyłączyć się przy innym progu niż ten, przy którym włączy się ponownie po spadku. Dzięki temu regulator nie wpada w nerwowe przełączanie co kilka sekund.
Ja patrzę na to jak na pamięć operacyjną układu sterowania. W danej chwili nie decyduje wyłącznie liczba widoczna na ekranie, ale także to, czy obiekt właśnie się nagrzewa, czy stygnie. Właśnie dlatego w praktyce stosuje się dwa progi: dolny i górny. Pomiędzy nimi urządzenie nie zmienia stanu, nawet jeśli pomiar lekko drży.
Taka martwa strefa rozwiązuje dwa problemy naraz. Po pierwsze ogranicza wpływ szumu pomiarowego, który w prostych czujnikach bywa bardziej odczuwalny, niż się wydaje. Po drugie chroni elementy wykonawcze, czyli przekaźniki, styczniki, palniki albo sprężarki, przed zbyt częstą pracą. To właśnie dlatego ten mechanizm tak dobrze sprawdza się w urządzeniach energetycznych. Następny krok to zobaczyć, jak wygląda to w zwykłym termostacie.
Jak działa to w termostacie i regulatorze on-off

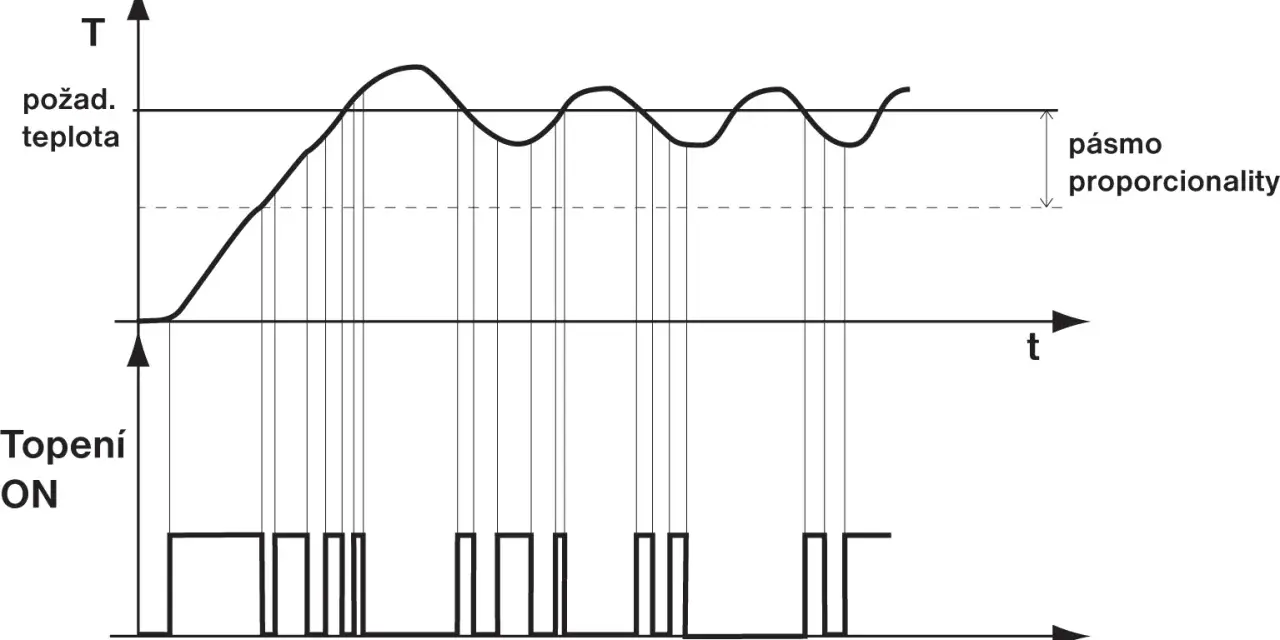

W regulatorze dwustanowym logika jest prosta: urządzenie jest albo włączone, albo wyłączone. Różnica polega na tym, że przełączenie nie następuje dokładnie w punkcie zadanym, tylko po przekroczeniu określonego zakresu. Trzeba przy tym uważać na sposób opisu, bo producenci nie zawsze liczą tę wartość tak samo.
| Sposób opisu | Co to znaczy w praktyce | Przykład przy nastawie 22,0°C |
|---|---|---|
| Pełna szerokość strefy | Producent podaje różnicę między progiem załączenia i wyłączenia. | Przy szerokości 1,0°C urządzenie może wyłączyć grzanie przy 22,5°C i włączyć je ponownie przy 21,5°C. |
| Odchyłka symetryczna | Wartość jest liczona po obu stronach nastawy. | Przy ±0,5°C wyłączenie nastąpi przy 22,5°C, a ponowne włączenie przy 21,5°C. |
| Wąska strefa | Urządzenie reaguje szybciej, ale częściej przełącza wyjście. | Przy ±0,2°C komfort bywa lepszy, ale w prostych układach rośnie liczba startów. |
W praktyce liczy się nie tylko sama wartość, ale też kierunek działania. W ogrzewaniu wyjście włącza się po spadku temperatury poniżej dolnego progu, a wyłącza po przekroczeniu górnego. W chłodzeniu logika jest odwrotna: urządzenie uruchamia się po wzroście temperatury, a wyłącza po jej spadku. To nadal ten sam mechanizm, tylko zastosowany do innego celu. Z takiej perspektywy łatwiej zrozumieć, gdzie dokładnie jest on używany.
Gdzie w urządzeniach energetycznych ta logika pracuje na co dzień
| Urządzenie | Po co są progi przełączania | Co grozi przy złym ustawieniu |
|---|---|---|
| Kocioł gazowy, pelletowy lub elektryczny | Ograniczają taktowanie palnika i skracanie cykli pracy. | Zbyt wąska strefa oznacza częste starty, większe zużycie i gorszą kulturę pracy. |
| Pompa ciepła | Chronią sprężarkę przed krótkimi, nieopłacalnymi uruchomieniami. | Za mały margines zwiększa liczbę startów, a to nie służy ani trwałości, ani efektywności. |
| Ogrzewanie podłogowe | Uwzględniają dużą bezwładność całej instalacji. | Zbyt ciasna regulacja daje nerwową pracę bez realnej poprawy komfortu. |
| Chłodziarka, zamrażarka, klimatyzator | Pomagają utrzymać temperaturę bez przeciążania sprężarki. | Za częste przełączenia skracają życie urządzenia i potrafią podnieść hałas. |
| Grzałka, pompa, wentylator sterowane przez przekaźnik lub PLC | Ograniczają iskrzenie styków i zużycie elementów wykonawczych. | Zbyt częste przełączanie szybciej niszczy styki i utrudnia stabilną regulację. |
Właśnie w tych zastosowaniach widać sens prostego, ale bardzo skutecznego rozwiązania. W chłodnictwie i sterowaniu procesowym producenci często dają większy zakres regulacji niż w zwykłym termostacie pokojowym, bo inne są wymagania i inna jest bezwładność układu. To prowadzi do najważniejszego pytania: jak dobrać ustawienie do własnej instalacji, zamiast kopiować przypadkową wartość z internetu?
Jak dobrać właściwą wartość do konkretnego systemu
Ja zawsze zaczynam od pytania, co w danym układzie jest ważniejsze: dokładność, trwałość, czy stabilność pracy. Jeśli instalacja reaguje wolno, szeroka strefa bywa rozsądniejsza niż obsesyjne trzymanie jednej liczby. Jeśli układ jest szybki i ma małą pojemność cieplną, zbyt duży margines będzie odczuwalny jako skokowa praca.
- Oceń bezwładność układu. Im wolniej zmienia się temperatura po załączeniu, tym bardziej potrzebny jest szerszy margines.
- Sprawdź typ odbiornika. Sprężarka, palnik i przekaźnik nie lubią częstych startów bardziej niż zwykła grzałka rezystancyjna.
- Ustal priorytet. W salonie zwykle ważniejszy jest komfort, a w chłodni bezpieczeństwo produktu i ochrona urządzenia.
- Zacznij od rozsądnego punktu startowego. Dla szybkich układów często wystarcza 0,3-0,5°C, dla typowych systemów grzewczych 0,5-1,0°C, a dla instalacji o dużej bezwładności 1,0-2,0°C.
- Obserwuj pracę przez kilka cykli. Jeśli urządzenie nadal taktuję, strefę trzeba poszerzyć. Jeśli temperatura faluje zbyt mocno, można ją zawęzić.
To nie są normy sztywne jak prawo budowlane, tylko praktyczne punkty wyjścia. W termostatach do ogrzewania wodnego sensownym punktem startowym bywa około 1,0°C, a w prostych sterownikach chłodniczych zakres bywa szerszy, bo producenci dopuszczają nawet kilka stopni różnicy. Z tego powodu samo „ustawienie pod komfort” bez uwzględnienia typu instalacji zwykle kończy się rozczarowaniem. Najwięcej problemów zaczyna się tam, gdzie użytkownik myli regulację z kalibracją albo zakłada, że jedna wartość pasuje do wszystkiego.
Jak ustawić histerezę bez psucia komfortu
| Błąd | Co widać w praktyce | Lepsze podejście |
|---|---|---|
| Mylenie marginesu z kalibracją czujnika | Urządzenie nadal pracuje niestabilnie, mimo że wskazanie wygląda „ładniej”. | Koryguj wskazanie osobno, a próg przełączania osobno. |
| Ustawienie zbyt wąskiej strefy | Częste kliknięcia przekaźnika, szybkie starty palnika albo sprężarki. | Poszerz zakres i sprawdź, czy liczba cykli wyraźnie spadła. |
| Ustawienie zbyt szerokiej strefy | Temperatura wyraźnie „pływa”, a użytkownik czuje opóźnioną reakcję systemu. | Skróć zakres stopniowo, zamiast robić duży skok. |
| Zły montaż czujnika | Termostat reaguje na przeciąg, słońce albo chłodną ścianę, a nie na faktyczny stan pomieszczenia. | Przenieś czujnik lub popraw miejsce instalacji. |
| Jedna nastawa dla grzania i chłodzenia | Układ pracuje poprawnie tylko w jednym trybie, a w drugim staje się nieprzewidywalny. | Dobierz osobne parametry dla obu kierunków pracy. |
W praktyce największy błąd widzę wtedy, gdy ktoś chce „ustawić wszystko na minimalną różnicę”, bo kojarzy to z precyzją. To pozornie logiczne, ale w energetyce nie zawsze działa. Im bardziej bezwładny układ, tym bardziej potrzebuje marginesu, który daje mu czas na spokojną reakcję. I właśnie dlatego przed zmianą nastaw warto sprawdzić dokumentację urządzenia, zamiast polegać wyłącznie na intuicji.
Co sprawdzić w specyfikacji przed zakupem albo zmianą nastaw
| Element specyfikacji | Dlaczego to ważne |
|---|---|
| Definicja strefy przełączania | Producent może liczyć wartość jako pełną szerokość albo jako odchyłkę wokół nastawy. |
| Zakres regulacji | W jednym urządzeniu ustawisz 0,3-3,0°C, w innym 0,5-9,0°C, a to zmienia charakter pracy całego układu. |
| Typ wyjścia | Przekaźnik, stycznik albo SSR pracują inaczej i mają różną odporność na częste przełączenia. |
| Obciążalność wyjścia | Trzeba sprawdzić, czy elektronika poradzi sobie z grzałką, pompą lub sprężarką. |
| Typ czujnika | NTC, PT1000 i inne rozwiązania nie są zamienne bez sprawdzenia kompatybilności. |
| Funkcje ochronne | Opóźnienie sprężarki, ochrona przed zamarzaniem i ograniczenie taktowania często robią większą różnicę niż sama nastawa. |
W dokumentacji spotyka się też różne nazwy tego samego mechanizmu: dead band, differential, sensitivity, switching difference albo po prostu strefa nieczułości. To nie jest kosmetyka językowa. Od tego, jak producent opisze parametr, zależy, czy użytkownik ustawi go poprawnie za pierwszym razem, czy będzie szukał błędu tam, gdzie go nie ma. Dlatego zawsze czytam definicję, a nie tylko samą liczbę. To zwykle oszczędza więcej czasu niż późniejsze poprawki.
Na koniec patrzę na układ jako całość, nie tylko na próg
Najlepsze efekty daje nie sama szerokość strefy, ale dopasowanie całej regulacji do konkretnej instalacji. Znaczenie ma miejsce montażu czujnika, pojemność cieplna budynku, bufor, hydraulika, a nawet to, czy sterownik ma opóźnienie antykrótkocyklowe dla sprężarki. Jeśli któryś z tych elementów jest źle dobrany, nawet starannie ustawiony margines nie uratuje pracy całego systemu.
Jeżeli mam wskazać jedną praktyczną zasadę, to tę: dobieraj margines do bezwładności urządzenia, a nie do intuicji. Wtedy termostat, regulator albo prosty układ przekaźnikowy zaczyna pracować spokojnie, oszczędniej i przewidywalnie. I właśnie o to chodzi w nowoczesnych urządzeniach energetycznych: nie o perfekcyjne trafienie w jedną liczbę, tylko o stabilny, rozsądny kompromis między komfortem, trwałością i zużyciem energii.
