W instalacjach elektrycznych nie wszystko, co płynie w przewodach, zamienia się w użyteczną pracę. Część energii krąży między źródłem a odbiornikiem, podnosi obciążenie sieci i potrafi realnie zwiększyć koszty, zwłaszcza w firmach. Ten tekst wyjaśnia, czym jest moc bierna, skąd się bierze, kiedy zaczyna przeszkadzać i jak ją ograniczać bez przepłacania za przypadkowe rozwiązania.
Najważniejsze rzeczy, które trzeba wiedzieć
- W prądzie przemiennym obok mocy czynnej występuje też składnik bierny, potrzebny do pracy wielu urządzeń.
- Najczęściej generują go silniki, transformatory, LED-y, UPS-y, zasilacze impulsowe i część instalacji fotowoltaicznych.
- W Polsce dodatkowe opłaty dotyczą przede wszystkim firm i większych obiektów; URE wskazuje próg 40% energii czynnej dla poboru indukcyjnego.
- Źle dobrana kompensacja może pogorszyć sytuację, więc pierwszy krok to pomiar, a nie zakup urządzenia „na oko”.
- Najczęściej stosuje się baterie kondensatorów, dławiki, filtry aktywne i układy automatyczne dobierane do charakteru obciążenia.

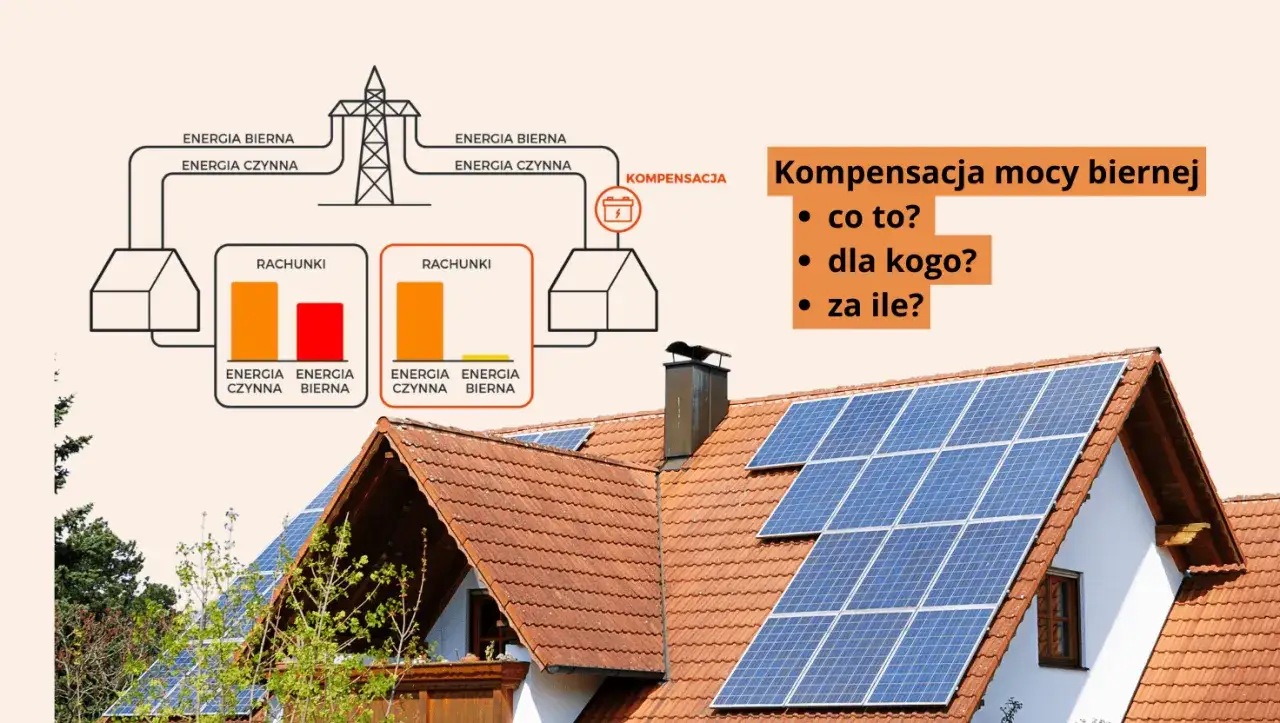

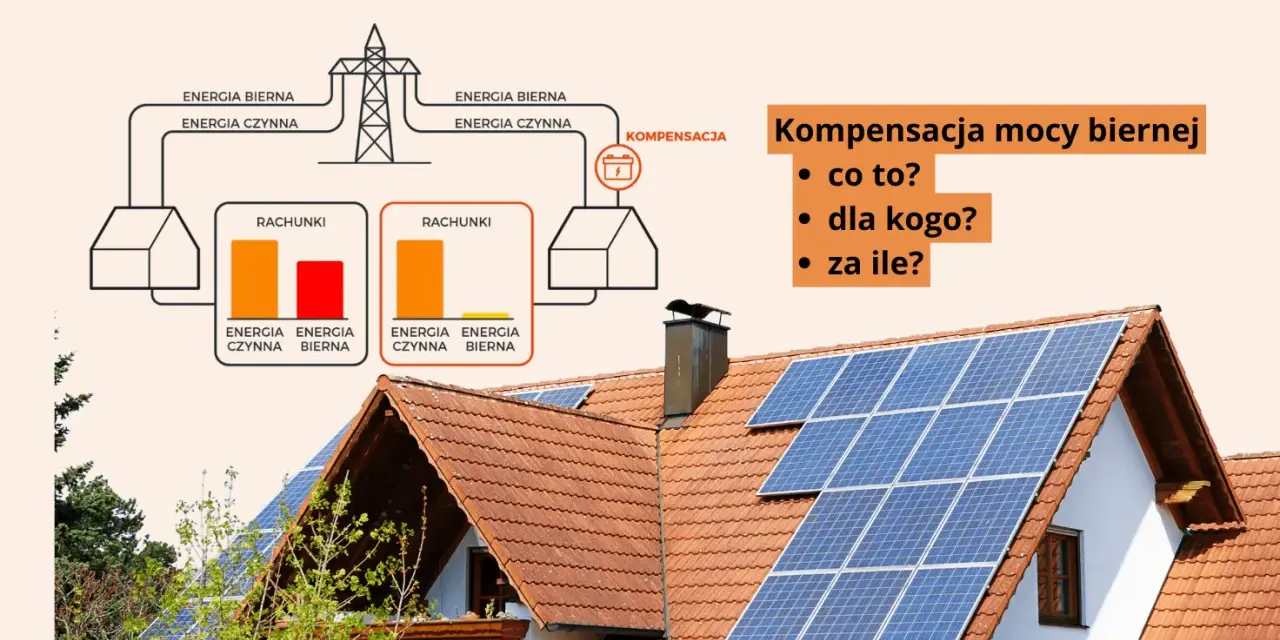

Czym jest energia bierna w obwodzie prądu przemiennego
W prądzie przemiennym napięcie i prąd nie zawsze „idą” idealnie razem. Gdy między nimi pojawia się przesunięcie fazowe, część energii nie wykonuje bezpośrednio pracy użytecznej, tylko podtrzymuje pola magnetyczne i elektryczne w urządzeniach. To właśnie ten składnik odróżnia grzałkę od silnika, transformatora czy falownika.
Najprościej patrzeć na to przez trzy wielkości: moc czynną, bierną i pozorną. Dla czytelnika praktyka ważne jest nie tyle zapamiętanie wzorów, ile zrozumienie, że tylko jedna z tych wielkości realnie zamienia się w ciepło, ruch albo światło, a pozostałe wpływają na obciążenie sieci i na rachunek.
| Rodzaj mocy | Symbol | Co oznacza w praktyce | Jednostka |
|---|---|---|---|
| Czynna | P | Wykonuje użyteczną pracę, np. ogrzewa, napędza, świeci | kW |
| Bierna | Q | Podtrzymuje pola w urządzeniach i krąży między siecią a odbiornikiem | kvar |
| Pozorna | S | Łączne obciążenie widziane przez sieć | kVA |
W praktyce na fakturach i w analizie instalacji częściej spotykam współczynnik tgφ niż samą teorię trójkąta mocy. To dobry wskaźnik orientacyjny, bo od razu pokazuje, czy instalacja pracuje w zdrowym zakresie, czy już zaczyna generować niepotrzebne koszty. Gdy już widać różnicę między tymi pojęciami, łatwiej przejść do pytania: co właściwie produkuje ten składnik w codziennej instalacji?
Skąd bierze się nadmiar w instalacji i dlaczego nie ogranicza się do silników
Najczęściej winowajcami są urządzenia z elementami indukcyjnymi: silniki asynchroniczne, pompy, sprężarki, transformatory, spawarki czy piece indukcyjne. One potrzebują energii do tworzenia pola magnetycznego, więc same z siebie nie pracują jak zwykła rezystancja. To jednak nie znaczy, że problem dotyczy wyłącznie ciężkiego przemysłu.
W nowoczesnych obiektach kłopot coraz częściej pojawia się po modernizacji. LED-y, zasilacze impulsowe, UPS-y, ładowarki, serwery i część falowników potrafią zmienić profil poboru tak mocno, że rachunek za energię rozkłada się inaczej, choć zużycie czynne spada. Z mojego doświadczenia właśnie tu powstaje najwięcej nieporozumień: firma montuje oszczędne oświetlenie, a potem dziwi się, że opłaty dystrybucyjne nie chcą spaść tak szybko, jak obiecywał katalog.
- Silniki i napędy - generują typowy pobór indukcyjny, szczególnie przy częściowym obciążeniu.
- Transformatory - są niezbędne w zasilaniu, ale same w sobie też wprowadzają komponent bierny.
- Elektronika mocy - zasilacze impulsowe i LED-y potrafią pogarszać współczynnik mocy, zwłaszcza w dużej liczbie.
- Fotowoltaika i falowniki - mogą pracować w różnych trybach regulacji i wpływać na bilans węzła.
- Długie linie wewnętrzne - zwiększają znaczenie parametrów sieci i mogą nasilać efekt pojemnościowy.
To ważne, bo źródło problemu przesądza o tym, czy potrzebujesz kondensatorów, dławików czy filtra aktywnego, a to prowadzi już prosto do rozliczeń i do tego, co naprawdę widać na fakturze.
Jak rozpoznać problem na fakturze i w danych z licznika
Na fakturze najczęściej szukam dwóch rzeczy: pozycji opisanych jako energia bierna oraz współczynnika tgφ. Jeśli operator pokazuje przekroczenia, to znak, że sieć wewnętrzna albo konkretne urządzenia pracują zbyt daleko od optymalnego punktu. W praktyce spotkasz też rozbicie na energię bierną indukcyjną i pojemnościową, bo oba zjawiska rozlicza się inaczej.
Jak wyjaśnia URE, za pobór energii biernej indukcyjnej nalicza się opłaty, gdy jej zużycie przekroczy 40 proc. energii czynnej. Na fakturze operator może pokazać dziesięć największych przekroczeń w miesiącu albo ich sumę, więc pojedynczy wyskok zwykle nie jest przypadkiem, tylko sygnałem z profilu obciążenia.
W gospodarstwach domowych ten temat zwykle nie jest rozliczany osobno, ale dla firm, warsztatów, hal, obiektów handlowych czy gospodarstw z większą automatyką staje się bardzo realny. Jeśli opłata pojawia się po modernizacji oświetlenia albo po uruchomieniu nowych maszyn, to prawie zawsze warto sprawdzić nie tylko zużycie energii, ale też sposób jej poboru. Zanim jednak przejdę do sposobów ograniczania kosztów, trzeba rozróżnić metody kompensacji, bo nie każda działa na każdy rodzaj obciążenia.
Kiedy kompensacja ma sens i jakie urządzenia się stosuje
Najczęstszy błąd, jaki widzę, to kupowanie baterii kondensatorów bez pomiaru harmonicznych i bez analizy dobowego profilu pracy. Taki ruch bywa skuteczny, ale tylko wtedy, gdy problem jest rzeczywiście indukcyjny i dość stabilny. W dobrze zaprojektowanej instalacji celem nie jest „wyzerowanie wszystkiego”, tylko ustawienie współczynnika mocy w rozsądnym zakresie, zwykle blisko 0,95-0,99, bez wchodzenia w nadkompensację.
| Rozwiązanie | Najlepiej sprawdza się przy | Plusy | Ograniczenia |
|---|---|---|---|
| Bateria kondensatorów | Obciążeniach indukcyjnych, np. silnikach i transformatorach | Prosta, skuteczna, relatywnie tania | Słabiej radzi sobie przy dużej zmienności obciążenia i harmonicznych |
| Dławiki kompensacyjne | Przewadze energii biernej pojemnościowej | Pomagają tam, gdzie nowoczesna elektronika i PV „pcha” instalację w stronę nadmiaru pojemności | Źle dobrane mogą ograniczyć korzyść albo przesunąć problem w inną stronę |
| Automatyczna kompensacja | Zmiennym profilom pracy | Reaguje na obciążenie w czasie rzeczywistym | Wymaga porządnego pomiaru i konfiguracji |
| Filtr aktywny | Instalacjom z dużą liczbą falowników, UPS-ów i zasilaczy impulsowych | Łączy kompensację z poprawą jakości prądu | Droższy, ale często bardziej elastyczny |
Rozsądny punkt wyjścia jest zawsze taki sam: pomiar przez co najmniej 7 dni, a przy zmiennych obciążeniach lepiej 2-4 tygodnie. Dopiero wtedy widać, czy problem występuje stale, czy tylko w określonych godzinach, na przykład nocą albo przy niskim poborze. Jeśli instalacja ma dużo elektroniki, sama bateria kondensatorów może nie wystarczyć, bo trzeba jeszcze uporządkować harmoniczne i sposób sterowania. To prowadzi do kolejnego pytania: co zmieniają fotowoltaika, LED-y i nowoczesne zasilacze?
Dlaczego fotowoltaika, LED i zasilacze impulsowe zmieniają bilans
Właśnie tutaj temat przestaje być czysto szkolny. Współczesny obiekt zużywa mniej energii czynnej niż dawniej, ale nie zawsze oznacza to prostszy profil sieciowy. LED-y, sterowniki, ładowarki, UPS-y i falowniki pracują wydajnie, lecz potrafią wprowadzać do układu zjawiska, których zwykły odbiorca nie widzi, a operator już tak.
W instalacjach fotowoltaicznych dochodzi jeszcze jeden element: falownik nie zawsze ma pracować „na sztywno” i tylko oddawać energię czynną. W zależności od konfiguracji i wymagań OSD może też wpływać na napięcie oraz bilans bierny w punkcie przyłączenia. To nie jest już ciekawostka, tylko element współpracy z siecią. W 2026 widać to bardzo wyraźnie, bo operatorzy rozwijają usługi elastyczności i wykorzystują regulację mocy biernej jako narzędzie stabilizacji parametrów sieci; Enea Operator wdrożyła nawet interwencyjną regulację mocy biernej dla wybranych źródeł i odbiorców.
Dla właściciela obiektu najważniejszy wniosek jest prosty: instalacja PV nie rozwiązuje automatycznie problemu rozliczeń dystrybucyjnych, a czasem wręcz ujawnia go mocniej. Jeśli w obiekcie po modernizacji spadło zużycie czynne, ale wzrosły opłaty dodatkowe, trzeba sprawdzić nie tylko liczniki energii, lecz także profil napięcia i sposób pracy falowników. Dlatego końcowa decyzja nie powinna opierać się na katalogu, tylko na pomiarze.
Najrozsądniejszy punkt startu, gdy rachunki rosną bez wzrostu zużycia
- Sprawdź pozycje na fakturze dystrybucyjnej i porównaj je z poprzednimi okresami.
- Odszukaj, czy problem dotyczy energii biernej indukcyjnej, pojemnościowej, czy obu naraz.
- Zrób pomiar analizatorem jakości energii, najlepiej w pełnym tygodniu pracy obiektu.
- Porównaj godziny wysokiego i niskiego poboru, bo wtedy najczęściej wychodzi nadkompensacja albo zły dobór urządzeń.
- Dobierz rozwiązanie do charakteru obciążenia, a nie do samej wielkości rachunku.
Jeśli mam wskazać jeden praktyczny kierunek, to zawsze zaczynam od audytu, a nie od zakupu sprzętu. W większości obiektów to właśnie on pokazuje, czy problemem jest jeden duży silnik, grupa LED-ów, źle ustawiony falownik, czy po prostu brak automatyki w kompensacji. Dopiero na takim fundamencie decyzja o urządzeniu ma sens i realnie obniża rachunki.
