Najwięcej problemów w oświetleniu rzadko wynika z samej lampy. Częściej winny jest osprzęt, który uruchamia źródło światła, stabilizuje jego pracę i chroni je przed zbyt dużym prądem. W praktyce właśnie ten element decyduje o tym, czy świetlówka startuje pewnie, czy miga, buczy albo szybko się zużywa. Poniżej wyjaśniam, kiedy taki układ jest potrzebny, jak działa i jak sensownie podejść do wymiany na LED bez kupowania w ciemno.
Najważniejsze rzeczy, które warto wiedzieć o układzie ograniczającym prąd
- W klasycznych żarówkach żarnikowych taki osprzęt nie jest potrzebny, bo prąd ogranicza sama konstrukcja źródła światła.
- W świetlówkach i lampach wyładowczych układ odpowiada za zapłon, stabilizację i bezpieczną pracę lampy.
- Wersja magnetyczna jest prostsza, cięższa i zwykle mniej efektywna, a elektroniczna działa ciszej i przy wyższej częstotliwości.
- Przy modernizacji na LED najważniejsze są: typ oprawy, zgodność elektryczna, liczba pinów, konieczność obejścia osprzętu oraz lista kompatybilności producenta.
- Objawy awarii często mylą: migotanie, buczenie i opóźniony start nie zawsze oznaczają uszkodzoną lampę.
- Największy efekt daje nie przypadkowa wymiana jednej sztuki, ale spójny plan modernizacji całej oprawy lub całego ciągu opraw.
Czym jest ten układ i gdzie naprawdę go potrzebujesz
To element, który przygotowuje lampę do pracy, a potem pilnuje, żeby pobór prądu nie wymknął się spod kontroli. W lampach wyładowczych łuk elektryczny po zapłonie zachowuje się inaczej niż zwykły odbiornik rezystancyjny, więc bez dodatkowego osprzętu prąd rósłby zbyt mocno i szybko uszkodził źródło światła. Właśnie dlatego ten temat dotyczy przede wszystkim świetlówek, lamp metalohalogenkowych, sodowych i innych źródeł wyładowczych, a nie klasycznych żarówek żarnikowych.
Jeśli patrzę na to praktycznie, najważniejsze jest jedno rozróżnienie: w tradycyjnej żarówce prąd ogranicza sam żarnik, a w świetlówce lub lampie HID potrzebny jest osobny układ sterujący. To dlatego zamiana źródła światła na LED nie zawsze sprowadza się do wykręcenia jednej lampy i wkręcenia drugiej. Czasem trzeba zmienić też sposób zasilania całej oprawy. Zanim przejdziemy do budowy i pracy tego elementu, dobrze zrozumieć, skąd bierze się jego rola w układzie.

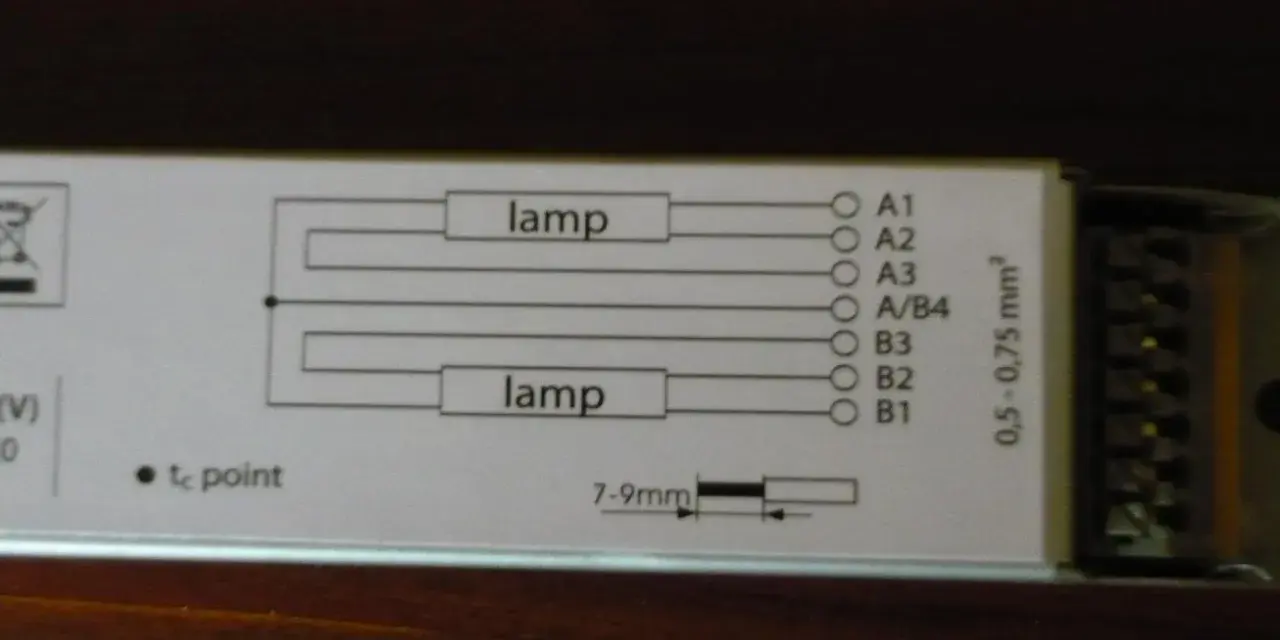

Jak działa statecznik w lampach wyładowczych
W lampie wyładowczej prąd nie płynie „sam z siebie” w stabilny sposób. Najpierw trzeba zainicjować wyładowanie, a potem utrzymać je tak, aby nie przeszło w niekontrolowany wzrost natężenia. Tu pojawia się zjawisko ujemnej rezystancji, czyli sytuacji, w której po zapłonie lampa zaczyna pobierać coraz większy prąd, jeśli nic jej tego prądu nie ograniczy. To dlatego układ zasilający musi wykonać dwie rzeczy: wygenerować warunki do startu i później ograniczyć przepływ energii do bezpiecznego poziomu.
W starszych rozwiązaniach robił to prosty dławik współpracujący z zapłonnikiem. Dławik przechowuje energię w polu magnetycznym i pomaga stworzyć impuls potrzebny do zapłonu, a po uruchomieniu lampy działa jak ogranicznik prądu. W nowszych układach elektronicznych ten sam efekt uzyskuje się inaczej: osprzęt pracuje z wysoką częstotliwością, co zwykle poprawia komfort pracy lampy, ogranicza migotanie i zmniejsza słyszalne buczenie.
Co dzieje się w chwili startu
Na początku układ musi podnieść napięcie do poziomu, który przebije gaz w rurze wyładowczej. Po zapłonie napięcie na lampie spada, ale to nie oznacza, że instalacja może pozostać bez kontroli. Wręcz przeciwnie: od tego momentu potrzebne jest ciągłe ograniczanie prądu, bo to ono decyduje o trwałości źródła światła. Jeśli ten etap jest źle rozwiązany, lampa może zapalać się z opóźnieniem, migać albo zużywać się zdecydowanie szybciej niż powinna.
Przeczytaj również: Ile prądu zużywa żarówka 100W? Zobacz, ile zapłacisz za energię
Dlaczego klasyczna żarówka działa bez tego elementu
W zwykłej żarówce żarnik rozgrzewa się i sam zwiększa swoją oporność wraz z temperaturą. To naturalnie ogranicza przepływ prądu bez dodatkowego układu. Dlatego w praktyce przy domowych żarówkach E27 czy E14 temat dodatkowego osprzętu w ogóle nie występuje. Jeśli ktoś miesza te dwa światy, zwykle kończy się to błędnym doborem zamiennika albo niepotrzebnymi kosztami przy modernizacji oświetlenia.
To prowadzi do kolejnego pytania: jakie są realne różnice między wersją starszą, nowocześniejszą i pełną modernizacją na LED.
Magnetyczny, elektroniczny i LED w praktyce
W codziennej pracy najczęściej spotykam trzy scenariusze. Pierwszy to stary osprzęt magnetyczny, drugi to układ elektroniczny, a trzeci to modernizacja, w której źródło LED ma działać z istniejącą oprawą albo po jej przeróbce. Każde z tych rozwiązań ma sens, ale nie w tym samym miejscu i nie przy tych samych kosztach.
| Wariant | Gdzie go spotkasz | Mocne strony | Ograniczenia | Kiedy ma sens |
|---|---|---|---|---|
| Magnetyczny | Starsze świetlówki i część lamp wyładowczych | Prosta konstrukcja, łatwa diagnostyka, niski koszt zakupu | Buczenie, migotanie przy 50 Hz, większe straty energii, większa masa | Gdy instalacja jest stara, ale nadal działa i nie wymaga dużej modernizacji |
| Elektroniczny | Nowsze oprawy T5, część T8 i wiele źródeł HID | Cicha praca, wyższa częstotliwość, mniejsze migotanie, zwykle lepsza sprawność | Wyższa cena, większa wrażliwość na niezgodny zamiennik | Gdy zależy Ci na komforcie, stabilnym starcie i lepszej jakości światła |
| Modernizacja na LED | Oprawy, które mają zostać oszczędniejsze lub prostsze serwisowo | Niższe zużycie energii, mniejsza potrzeba konserwacji, szeroka dostępność zamienników | Trzeba sprawdzić zgodność elektryczną i sposób podłączenia | Gdy chcesz wyraźnie obniżyć koszty eksploatacji i uprościć utrzymanie |
Jak podaje LEDVANCE, w zależności od projektu systemu zamiana świetlówki T8 na odpowiednią tubę LED może dać oszczędności energii sięgające 60-66%, ale wynik zawsze zależy od całej oprawy, a nie tylko od samego źródła światła. To ważne, bo sama deklaracja na pudełku nie wystarczy, jeśli instalacja ma zły osprzęt, nieodpowiednią temperaturę pracy albo niepasujący sposób zasilania.
Ja zwykle patrzę na to tak: jeśli oprawa jest jeszcze sensowna technicznie, elektroniczny układ może zostać, ale tylko pod warunkiem zgodności z konkretnym zamiennikiem. Jeśli instalacja jest wiekowa, a priorytetem są oszczędność i prosty serwis, często lepiej przejść na LED i uprościć cały tor zasilania. Następny krok to wybór odpowiedniego zamiennika, bo tu najłatwiej popełnić kosztowny błąd.
Jak dobrać zamiennik LED do istniejącej oprawy
Najpierw sprawdzam nie markę lampy, tylko typ całej oprawy. To detal, który robi ogromną różnicę. Inaczej dobiera się zamiennik do T5 z elektronicznym układem, inaczej do T8 z klasycznym dławikiem, a jeszcze inaczej do kompaktowej świetlówki z wielopinowym trzonkiem. Samo hasło „LED pasuje” niewiele znaczy, jeśli nie wiadomo, czy chodzi o zasilanie przez istniejący osprzęt, czy o bezpośrednie podłączenie do sieci 230 V.
- Odczytaj oznaczenia z oprawy i starego źródła światła, zwłaszcza typ trzonka i moc.
- Ustal, czy instalacja pracuje z osprzętem magnetycznym, elektronicznym czy bezpośrednio z sieci.
- Sprawdź, czy wybrana tuba LED wymaga zachowania układu zasilającego, czy jego obejścia.
- Zweryfikuj listę kompatybilności producenta, zamiast opierać się wyłącznie na podobnym wyglądzie produktu.
- Upewnij się, czy oprawa ma pracować ze ściemnianiem, w trybie awaryjnym albo w podwyższonej temperaturze.
W układach magnetycznych często stosuje się prosty zabieg: wymiana zapłonnika na wersję LED, jeśli producent tak przewidział. W układach elektronicznych sprawa jest trudniejsza, bo nie każdy zamiennik współpracuje z każdym osprzętem. Są też rozwiązania do bezpośredniego zasilania z 230 V, ale wtedy trzeba przebudować podłączenie oprawy zgodnie z instrukcją. To nie jest miejsce na intuicję, tylko na sprawdzenie dokumentacji.
W praktyce zwracam jeszcze uwagę na trzy rzeczy, które często są pomijane: długość tuby, temperaturę pracy i rodzaj oprawy zamkniętej. Część źródeł LED nie nadaje się do oświetlenia awaryjnego albo do bardzo szczelnych obudów, bo odprowadzanie ciepła i warunki pracy są tam trudniejsze. Jeśli instalacja jest starsza, lepiej założyć, że każdy wyjątek trzeba potwierdzić, niż potem wymieniać zamiennik po kilku tygodniach.
Gdy już wiadomo, jaki zamiennik można zastosować, warto sprawdzić, czy objawy w instalacji nie sugerują wcześniej awarii samego osprzętu.
Najczęstsze objawy awarii i błędów montażowych
Wiele osób wymienia od razu lampę, a problemem okazuje się układ zasilający albo sposób montażu. To klasyczny błąd, zwłaszcza w starszych oprawach. Jeśli dobrze odczytasz objawy, często oszczędzasz sobie kilku niepotrzebnych zakupów.
| Objaw | Co to może oznaczać | Co sprawdziłbym najpierw |
|---|---|---|
| Lampa miga przy starcie | Zużyty zapłonnik, niezgodny zamiennik albo problem z osprzętem | Typ źródła światła, sposób podłączenia, stan zapłonnika |
| Słychać buczenie | Najczęściej stary układ magnetyczny | Czy hałas pochodzi z oprawy, a nie z samej lampy |
| Lampa zapala się z opóźnieniem | Zużycie osprzętu, słaby styk, problem z napięciem zapłonu | Połączenia, temperaturę pracy, kompatybilność elementów |
| Źródło LED świeci, ale niestabilnie | Niezgodność z istniejącym układem albo błędny montaż | Instrukcję producenta, sposób obejścia osprzętu, listę zgodności |
| Lampa w ogóle nie startuje | Przerwany obwód, uszkodzony osprzęt, błędne okablowanie | Zasilanie, styki, stan przewodów, konfigurację po przeróbce |
W starszych świetlówkach powtarza się jeszcze jeden scenariusz: użytkownik widzi ciemne końce lampy i uznaje, że winny jest osprzęt. Czasem tak jest, ale równie dobrze może chodzić o naturalne zużycie samego źródła światła. Dlatego nie lubię wymieniać wszystkiego „na wszelki wypadek”. Lepiej zdiagnozować, czy problem dotyczy lampy, połączeń, czy całej oprawy.
Jeśli objawy wracają po wymianie lampy, zwykle nie ma sensu dalej zgadywać. Wtedy lepsza jest decyzja o modernizacji całej oprawy albo przynajmniej o wymianie osprzętu na zgodny i bardziej przewidywalny.
Od czego zacząć modernizację oprawy, żeby nie przepłacić
Najrozsądniej zacząć od odpowiedzi na jedno pytanie: chcesz zachować istniejącą oprawę, czy chcesz uprościć ją na tyle, żeby później serwis był łatwiejszy i tańszy? To nie jest detal, tylko decyzja, która ustawia cały zakres prac. Jeśli oprawa jest w dobrym stanie, bywa opłacalne pozostawienie kompatybilnego osprzętu i wymiana samego źródła. Jeśli instalacja jest stara, przegrzana albo ma problemy z dostępnością części, lepszy może być bypass i przejście na prostszy układ zasilania.
- Gdy oprawa jest nowa i zgodna z zamiennikiem, warto zachować istniejący układ, o ile producent to dopuszcza.
- Gdy zależy Ci na mniejszym zużyciu energii i prostszym serwisie, częściej wygrywa rozwiązanie z obejściem osprzętu i zasilaniem bezpośrednim.
- Gdy instalacja pracuje w trybie awaryjnym, sprawdzenie zgodności jest obowiązkowe, bo część zamienników nie nadaje się do takiego zastosowania.
- Gdy oprawa jest zużyta mechanicznie, sama wymiana lampy zwykle nie da trwałego efektu.
Ja przy takich modernizacjach zawsze zaczynam od jednego pomiaru i jednego przeglądu, a dopiero potem kupuję elementy. To drobna rzecz, ale oszczędza najwięcej pieniędzy: sprawdzenie typu oprawy, sposobu zasilania i warunków pracy od razu pokazuje, czy warto zachować istniejący osprzęt, czy lepiej go pominąć. Jeśli podejdziesz do tego spokojnie, unikniesz najczęstszego błędu, czyli zakupu „uniwersalnego” zamiennika, który w praktyce wcale nie jest uniwersalny.
