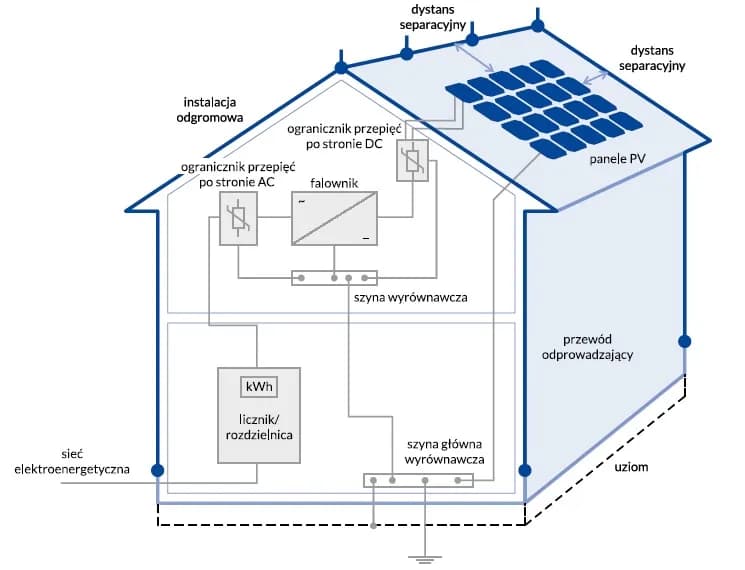

Schemat instalacji fotowoltaicznej dla domu jednorodzinnego - uniknij błędów

to kluczowy dokument, który przedstawia sposób połączenia wszystkich elementów systemu fotowoltaicznego. Odpowiednio przygotowany schemat nie tylko zapewnia efektywność działania instalacji, ale także jest niezbędny do zgłoszenia jej do operatora sieci energetycznej. Zrozumienie podstawowych komponentów, takich jak panele fotowoltaiczne, inwertery i akumulatory, jest kluczowe dla prawidłowego zaprojektowania systemu.

W artykule omówimy, jak stworzyć schemat instalacji, jakie połączenia są kluczowe oraz jakie zabezpieczenia należy uwzględnić, aby uniknąć powszechnych błędów. Dowiesz się również, jakie są różnice między instalacjami on-grid i off-grid, co pomoże Ci podjąć świadomą decyzję przy planowaniu własnej instalacji.

Najistotniejsze informacje:

• Schemat instalacji fotowoltaicznej jest niezbędny do prawidłowego działania systemu i zgłoszenia do operatora sieci.
• Podstawowe komponenty instalacji to panele, inwertery oraz liczniki energii.
• Poprawne połączenia między elementami są kluczowe dla bezpieczeństwa i efektywności instalacji.
• Bezpieczeństwo instalacji można zapewnić poprzez odpowiednie zabezpieczenia przeciwprzepięciowe i przeciwzwarciowe.
• Instalacje on-grid i off-grid różnią się pod względem sposobu magazynowania energii oraz wymaganych komponentów.

Jak stworzyć schemat instalacji fotowoltaicznej dla domu jednorodzinnego?

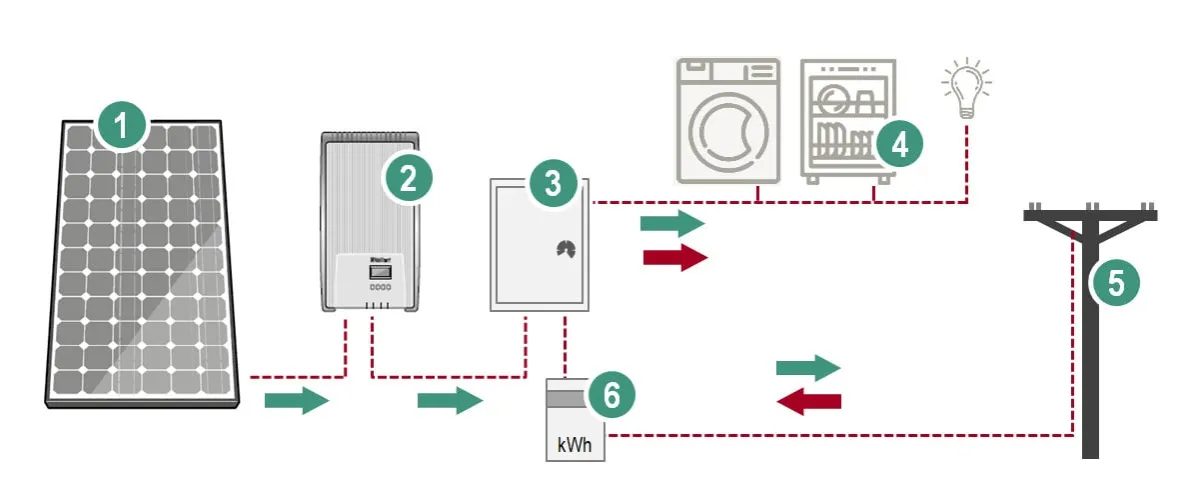

Stworzenie schematu instalacji fotowoltaicznej to kluczowy krok w procesie montażu systemu energii słonecznej. Taki schemat graficznie przedstawia sposób połączenia wszystkich elementów, co zapewnia bezpieczeństwo i efektywność działania. Odpowiednio zaprojektowany dokument jest niezbędny do zgłoszenia instalacji do operatora sieci energetycznej oraz do spełnienia wymogów dotyczących zabezpieczeń pożarowych. Właściwe przygotowanie schematu pozwala uniknąć wielu problemów związanych z montażem.

W procesie tworzenia schematu ważne jest, aby zrozumieć, jakie elementy będą w nim uwzględnione. Należy również wybrać odpowiednie narzędzia i oprogramowanie, które ułatwią ten proces. Warto zainwestować czas w naukę korzystania z programów, które oferują gotowe szablony i umożliwiają łatwą edycję. Dzięki temu, schemat będzie nie tylko estetyczny, ale także funkcjonalny i zgodny z rzeczywistością.

Zrozumienie podstawowych komponentów instalacji PV

W skład instalacji fotowoltaicznej wchodzą kluczowe komponenty, takie jak panele fotowoltaiczne, inwertery oraz akumulatory. Panele fotowoltaiczne przekształcają energię słoneczną w prąd stały (DC), który następnie jest konwertowany przez inwerter na prąd przemienny (AC) używany w gospodarstwie domowym. Akumulatory są opcjonalnym elementem, który pozwala na magazynowanie energii, co jest szczególnie istotne w instalacjach off-grid. Zrozumienie funkcji tych komponentów jest kluczowe dla prawidłowego zaprojektowania schematu.

Krok po kroku: Jak narysować schemat instalacji fotowoltaicznej

Aby stworzyć schemat instalacji fotowoltaicznej dla domu jednorodzinnego, należy rozpocząć od zaplanowania układu. Kluczowe jest, aby na początku określić, gdzie będą umieszczone panele fotowoltaiczne oraz inwerter. Warto również uwzględnić lokalizację innych elementów, takich jak licznik energii i akumulatory, jeśli są przewidziane. Przy tworzeniu schematu, należy pamiętać o zachowaniu odpowiednich odległości między elementami, aby zapewnić ich efektywne działanie i łatwość dostępu w razie potrzeby serwisowania.

Podczas rysowania schematu, ważne jest stosowanie standardowych symboli, które ułatwią zrozumienie projektu. Na przykład, panele fotowoltaiczne zazwyczaj są przedstawiane jako prostokąty z oznaczeniami mocy, a inwertery jako prostokąty z dodatkowym oznaczeniem dla rodzaju urządzenia. Używanie takich symboli nie tylko ułatwia pracę, ale również pomaga w komunikacji z innymi specjalistami, którzy mogą brać udział w instalacji. Pamiętaj, aby schemat był czytelny i estetyczny, co ułatwi jego późniejsze wykorzystanie w praktyce.

Kluczowe połączenia w instalacji fotowoltaicznej dla domu

Po zakończeniu rysowania schematu, kluczowe jest zrozumienie, jak prawidłowo podłączyć wszystkie elementy systemu. Połączenie paneli fotowoltaicznych z inwerterem jest jednym z najważniejszych kroków w instalacji. Należy upewnić się, że używane przewody są odpowiedniej grubości i jakości, aby zminimalizować straty energii. Dobrą praktyką jest korzystanie z przewodów miedzianych, które charakteryzują się lepszą przewodnością. Ważne jest również, aby wszystkie połączenia były solidne i zabezpieczone przed wilgocią oraz uszkodzeniami mechanicznymi.

Kolejnym istotnym połączeniem jest integracja systemu z siecią energetyczną. Należy przestrzegać lokalnych przepisów oraz norm, które regulują sposób podłączenia instalacji do sieci. Warto skonsultować się z operatorem sieci, aby upewnić się, że wszystkie wymagania są spełnione. Dobre praktyki obejmują również zastosowanie zabezpieczeń przeciwprzepięciowych oraz wyłączników, które zwiększają bezpieczeństwo całego systemu. Pamiętaj, że każdy błąd w połączeniach może prowadzić do poważnych problemów z działaniem instalacji.

• Używaj przewodów o odpowiedniej grubości, aby zminimalizować straty energii.
• Upewnij się, że wszystkie połączenia są dobrze zabezpieczone przed wilgocią.
• Skonsultuj się z operatorem sieci przed podłączeniem do sieci energetycznej.

Jak poprawnie podłączyć panele do inwertera?

Podłączenie paneli fotowoltaicznych do inwertera to kluczowy etap w instalacji systemu. Należy zacząć od przygotowania odpowiednich przewodów, które powinny być dostosowane do mocy i długości połączenia. Najczęściej stosuje się przewody miedziane o odpowiedniej grubości, aby zminimalizować straty energii. Ważne jest, aby połączenia były wykonane starannie, z zachowaniem odpowiednich norm i standardów. Używanie złączek i terminali wysokiej jakości zapewnia trwałość i bezpieczeństwo połączeń.

Podczas podłączania paneli do inwertera, należy zwrócić uwagę na kolejność połączeń. Zazwyczaj zaczyna się od podłączenia przewodów dodatnich i ujemnych z paneli do odpowiednich zacisków inwertera. Należy również upewnić się, że wszystkie połączenia są dobrze zabezpieczone, aby uniknąć ryzyka zwarcia. Dobrą praktyką jest regularne sprawdzanie stanu połączeń, szczególnie w pierwszych miesiącach po instalacji, aby upewnić się, że system działa prawidłowo i efektywnie.

Zasady łączenia instalacji z siecią energetyczną

Podłączenie instalacji fotowoltaicznej do sieci energetycznej wymaga przestrzegania określonych zasad i przepisów. Przede wszystkim, przed podłączeniem do sieci, należy skontaktować się z lokalnym operatorem sieci energetycznej, takim jak Enea czy Tauron. Operatorzy mają swoje wymagania dotyczące dokumentacji oraz technicznych aspektów podłączenia. Warto również zapoznać się z lokalnymi przepisami prawnymi, które mogą różnić się w zależności od regionu.

Podczas łączenia instalacji z siecią, ważne jest, aby zastosować odpowiednie zabezpieczenia, takie jak wyłączniki i zabezpieczenia przeciwprzepięciowe. Umożliwiają one nie tylko ochronę samej instalacji, ale także bezpieczeństwo całego systemu energetycznego. Należy również zadbać o to, aby wszystkie połączenia były wykonane zgodnie z normami bezpieczeństwa, co pozwoli uniknąć problemów w przyszłości. Regularne inspekcje oraz konserwacja systemu są kluczowe dla jego długotrwałego i bezawaryjnego działania.

Czytaj więcej: Inwerter jednofazowy - jak wybrać najlepszy model do domu?

Bezpieczeństwo instalacji fotowoltaicznej - unikaj krytycznych błędów

Bezpieczeństwo instalacji fotowoltaicznej jest kluczowym elementem, który należy wziąć pod uwagę na każdym etapie projektu. Niezbędne jest przestrzeganie zasad bezpieczeństwa, aby uniknąć poważnych błędów, które mogą prowadzić do uszkodzeń lub zagrożeń dla zdrowia. Przede wszystkim, należy zapewnić odpowiednie zabezpieczenia przeciwprzepięciowe i przeciwzwarciowe. Użycie wysokiej jakości komponentów oraz ich prawidłowa instalacja to podstawa, aby system działał sprawnie i bezpiecznie. Regularne przeglądy i konserwacja instalacji również przyczyniają się do minimalizacji ryzyka awarii.

Wielu właścicieli domów popełnia błędy, które mogą być kosztowne i niebezpieczne. Na przykład, niewłaściwe podłączenie przewodów lub użycie nieodpowiednich materiałów może prowadzić do uszkodzeń systemu. Dlatego ważne jest, aby każdy krok instalacji był dokładnie zaplanowany i wykonany przez wykwalifikowanych specjalistów. Dobrze jest również zainwestować w szkolenia i edukację na temat bezpieczeństwa instalacji fotowoltaicznych, aby mieć pewność, że wszyscy zaangażowani w projekt rozumieją potencjalne zagrożenia i zasady bezpieczeństwa.

Jakie zabezpieczenia są niezbędne w instalacji PV?

W instalacji fotowoltaicznej kluczowe są różne zabezpieczenia, które zapewniają bezpieczeństwo i efektywność działania systemu. Należy zainstalować zabezpieczenia przeciwprzepięciowe, które chronią urządzenia przed nagłymi wzrostami napięcia, co może być spowodowane np. burzami. Wyłączniki nadprądowe są kolejnym istotnym elementem, który automatycznie odłącza zasilanie w przypadku przeciążenia. Ważne jest również stosowanie zabezpieczeń przeciwzwarciowych, które chronią przed uszkodzeniem instalacji w wyniku zwarcia. Oprócz tego, warto zainwestować w odpowiednie systemy monitorowania, które pozwalają na bieżąco kontrolować stan instalacji i wykrywać potencjalne problemy.

• Ochrona przeciwprzepięciowa
• Wyłączniki nadprądowe
• Zabezpieczenia przeciwzwarciowe
• Systemy monitorowania

Najczęstsze błędy przy projektowaniu schematu instalacji

Podczas projektowania schematu instalacji fotowoltaicznej dla domu jednorodzinnego można napotkać wiele pułapek, które mogą wpłynąć na efektywność i bezpieczeństwo systemu. Jednym z najczęstszych błędów jest niewłaściwe rozmieszczenie paneli, co może prowadzić do zacienienia i zmniejszenia wydajności. Kolejnym problemem jest nieodpowiednie dobranie mocy falownika do mocy paneli, co może skutkować ich przeciążeniem lub niedostatecznym wykorzystaniem energii. Należy również pamiętać o braku uwzględnienia odpowiednich zabezpieczeń, co może prowadzić do poważnych awarii. Warto również unikać pomijania lokalnych przepisów i norm, które regulują instalacje fotowoltaiczne, ponieważ ich ignorowanie może prowadzić do problemów z legalnością instalacji.

W celu uniknięcia tych błędów, zaleca się dokładne planowanie i konsultacje z doświadczonymi specjalistami. Używanie profesjonalnych programów do projektowania schematów może znacznie ułatwić proces i pomóc w identyfikacji potencjalnych problemów. Regularne przeglądy projektu oraz testy przed instalacją również przyczyniają się do minimalizacji ryzyka błędów. Pamiętaj, że dobrze zaprojektowany schemat nie tylko zwiększa wydajność systemu, ale również zapewnia jego długotrwałe i bezawaryjne działanie.

• Dokładne rozmieszczenie paneli, aby uniknąć zacienienia.
• Dobór odpowiedniej mocy falownika do mocy paneli.
• Uwzględnienie wszystkich wymaganych zabezpieczeń.
• Przestrzeganie lokalnych przepisów i norm dotyczących instalacji.

Różnice między instalacjami on-grid i off-grid - co wybrać?

Wybór między instalacją on-grid a off-grid to kluczowa decyzja, która wpłynie na sposób, w jaki będziesz korzystać z energii słonecznej. Instalacje on-grid są podłączone do sieci energetycznej, co pozwala na sprzedaż nadwyżek energii do operatora. Tego rodzaju systemy są zazwyczaj tańsze w instalacji, ponieważ nie wymagają akumulatorów do magazynowania energii. Dzięki temu, w przypadku braku słońca, można korzystać z energii dostarczanej przez sieć. Jednakże, w przypadku awarii sieci, system on-grid nie będzie działał, co może być istotnym ograniczeniem.

Z kolei instalacje off-grid są całkowicie niezależne od sieci energetycznej, co oznacza, że wszystkie nadwyżki energii są magazynowane w akumulatorach. To rozwiązanie jest idealne dla osób, które żyją w odległych lokalizacjach, gdzie dostęp do sieci jest ograniczony lub niemożliwy. Instalacje off-grid wymagają jednak większych inwestycji początkowych, ponieważ obejmują koszt akumulatorów i dodatkowych urządzeń do zarządzania energią. Wybór odpowiedniego systemu powinien być dostosowany do indywidualnych potrzeb i warunków lokalnych, aby zapewnić maksymalną efektywność i oszczędności.

Jak optymalizować wydajność instalacji fotowoltaicznej w czasie?

Aby maksymalizować wydajność instalacji fotowoltaicznej, warto wdrożyć zaawansowane techniki monitorowania oraz zarządzania energią. Jednym z najnowszych trendów jest wykorzystanie inteligentnych systemów zarządzania energią, które pozwalają na bieżąco analizować produkcję energii oraz jej zużycie w czasie rzeczywistym. Dzięki tym systemom można dostosować korzystanie z energii do momentów, kiedy produkcja jest najwyższa, co może znacznie zwiększyć efektywność całego systemu.

Inwestycja w systemy automatyzacji pozwala również na zdalne sterowanie urządzeniami domowymi, co umożliwia optymalne wykorzystanie energii słonecznej. Na przykład, można programować urządzenia, takie jak pralki czy zmywarki, aby działały w godzinach największej produkcji energii. Dodatkowo, rozważenie instalacji panele śledzące (ang. solar trackers) może zwiększyć wydajność paneli o 20-30% w porównaniu do statycznych instalacji, ponieważ pozwalają one na optymalne ustawienie paneli względem słońca przez cały dzień. Te innowacje nie tylko zwiększają efektywność, ale również przyczyniają się do oszczędności na rachunkach za energię.
