Energia bierna sama w sobie nie jest błędem, ale w wielu instalacjach zaczyna generować niepotrzebne straty, spadki napięcia i opłaty, których łatwo uniknąć. W tym artykule pokazuję, jak działa kompensacja mocy biernej w praktyce, kiedy naprawdę ma sens, po czym rozpoznać problem na fakturze i jak dobrać układ do konkretnego obiektu.
Najważniejsze informacje w skrócie
- Najpierw sprawdź fakturę i parametry instalacji - problem zwykle widać po opłatach za energię bierną oraz po tgφ.
- W wielu taryfach graniczny poziom dla poboru indukcyjnego to tgφ 0,4, a przekroczenie limitu uruchamia opłaty.
- Najczęściej źródłem są silniki, transformatory, pompy, sprężarki, LED-y, UPS-y, falowniki i niektóre układy PV.
- Do stałych obciążeń zwykle wystarcza bateria kondensatorów, a przy zmiennych i „trudnych” odbiorach lepiej sprawdza się SVG albo układ z dławikami.
- Nie warto dążyć do ideału na siłę - przekompensowanie też może generować koszty i problemy.
- Przy regularnych opłatach rzędu kilkuset złotych miesięcznie inwestycja często zwraca się szybciej, niż zakłada większość właścicieli obiektów.
Dalej rozbijam temat na prosty schemat: najpierw mechanizm, potem objawy, potem dobór rozwiązania i rachunek opłacalności.
Jak działa kompensacja mocy biernej w praktyce
W instalacji prąd nie zawsze płynie wyłącznie po to, żeby wykonać pracę użyteczną. Część z niego jest potrzebna do wytworzenia pola magnetycznego w silnikach, transformatorach czy dławikach, a ta część nie zamienia się bezpośrednio w efekt, za który klient faktycznie płaci. Właśnie dlatego rośnie znaczenie układów, które ograniczają niepotrzebny przepływ tej energii i odciążają sieć.
| Pojęcie | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| Moc czynna | Energia zamieniana na pracę, ciepło lub ruch | To ona napędza urządzenia i wpływa na realne zużycie kWh |
| Moc bierna | Energia krążąca między źródłem a odbiornikiem | Nie wykonuje pracy użytkowej, ale obciąża instalację |
| cosφ | Współczynnik mocy | Pokazuje, jak dobrze instalacja wykorzystuje dostarczany prąd |
| tgφ | Wskaźnik używany w rozliczeniach operatorów | Po jego przekroczeniu mogą pojawić się dodatkowe opłaty |
W praktyce nie dążę do idealnego cosφ = 1,0, bo to rzadko jest potrzebne i bywa ryzykowne. Bezpieczniejszym celem jest zwykle okolica 0,95, a w taryfach dystrybucyjnych często punkt odniesienia dla poboru indukcyjnego wyznacza tgφ 0,4, czyli mniej więcej cosφ nieco powyżej 0,92. To ważne rozróżnienie: nie chodzi o „wyzerowanie” wszystkiego, tylko o zejście do rozsądnego, stabilnego poziomu.
Gdy ten mechanizm już rozumiemy, łatwiej odczytać, czy problem naprawdę istnieje i skąd bierze się na fakturze. To prowadzi wprost do najpraktyczniejszej części, czyli do diagnozy.
Jak rozpoznać problem na fakturze i w instalacji
Ja zaczynam od faktury, bo tam widać najwięcej. Szukam pozycji związanych z ponadumownym poborem energii biernej indukcyjnej albo rozliczeniem energii biernej pojemnościowej. Jeśli taka pozycja regularnie wraca, instalacja prawdopodobnie pracuje poza zakresem, który operator uznaje za bezpieczny i ekonomiczny.
- Na rachunku widzisz opłaty mimo niewielkiego zużycia kWh - to często znak, że problemem nie jest sama ilość energii czynnej, tylko jej jakość.
- Po rozruchu kilku większych maszyn lub w godzinach szczytu opłaty rosną - obciążenie jest zmienne i warto sprawdzić profil dobowy.
- Instalacja ma dużo silników, sprężarek, pomp, transformatorów albo wentylacji - to klasyczne źródła poboru energii biernej.
- Obiekt korzysta z LED-ów, UPS-ów, falowników, stacji ładowania lub fotowoltaiki - wtedy częściej pojawia się problem pojemnościowy albo harmoniczne.
- W rozdzielni grzeją się przewody, a zabezpieczenia pracują na granicy - to sygnał, że prąd krąży w instalacji intensywniej, niż powinien.
Warto pamiętać o jednym szczególe: problem nie zawsze wygląda tak samo w każdym obiekcie. W magazynie z kilkoma dużymi silnikami często winny jest pobór indukcyjny, a w nowoczesnym biurowcu z LED-ami i elektroniką mocy częściej pojawia się nadmiar pojemnościowy, więc odpowiedź techniczna też będzie inna.
Skoro wiemy już, gdzie szukać źródła kłopotu, można dobrać technologię zamiast kupować pierwszy lepszy układ. I tu różnice między rozwiązaniami mają duże znaczenie.
Które urządzenie wybrać do danego obiektu
Największy błąd to traktowanie wszystkich instalacji tak samo. W praktyce dobór zależy od tego, czy obciążenie jest stałe, zmienne, pojemnościowe, indukcyjne, czy dodatkowo „zaśmiecone” harmonicznymi. Inaczej dobiera się układ do hali produkcyjnej z jednym profilem pracy, a inaczej do obiektu z falownikami, PV i dużą liczbą urządzeń elektronicznych.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia | Orientacyjny koszt |
|---|---|---|---|---|
| Bateria kondensatorów | Stałe lub umiarkowanie zmienne obciążenia indukcyjne | Prosta, sprawdzona, relatywnie tania | Słabiej znosi szybkie zmiany i harmoniczne | Od kilku do kilkunastu tys. zł w zależności od mocy |
| Układ z dławikami | Gdy pojawia się nadmiar energii pojemnościowej lub instalacja ma problem z harmonicznymi | Lepsza odporność na trudniejsze warunki pracy | Zwykle droższy i bardziej wymagający w doborze | Zwykle więcej niż prosta bateria kondensatorów |

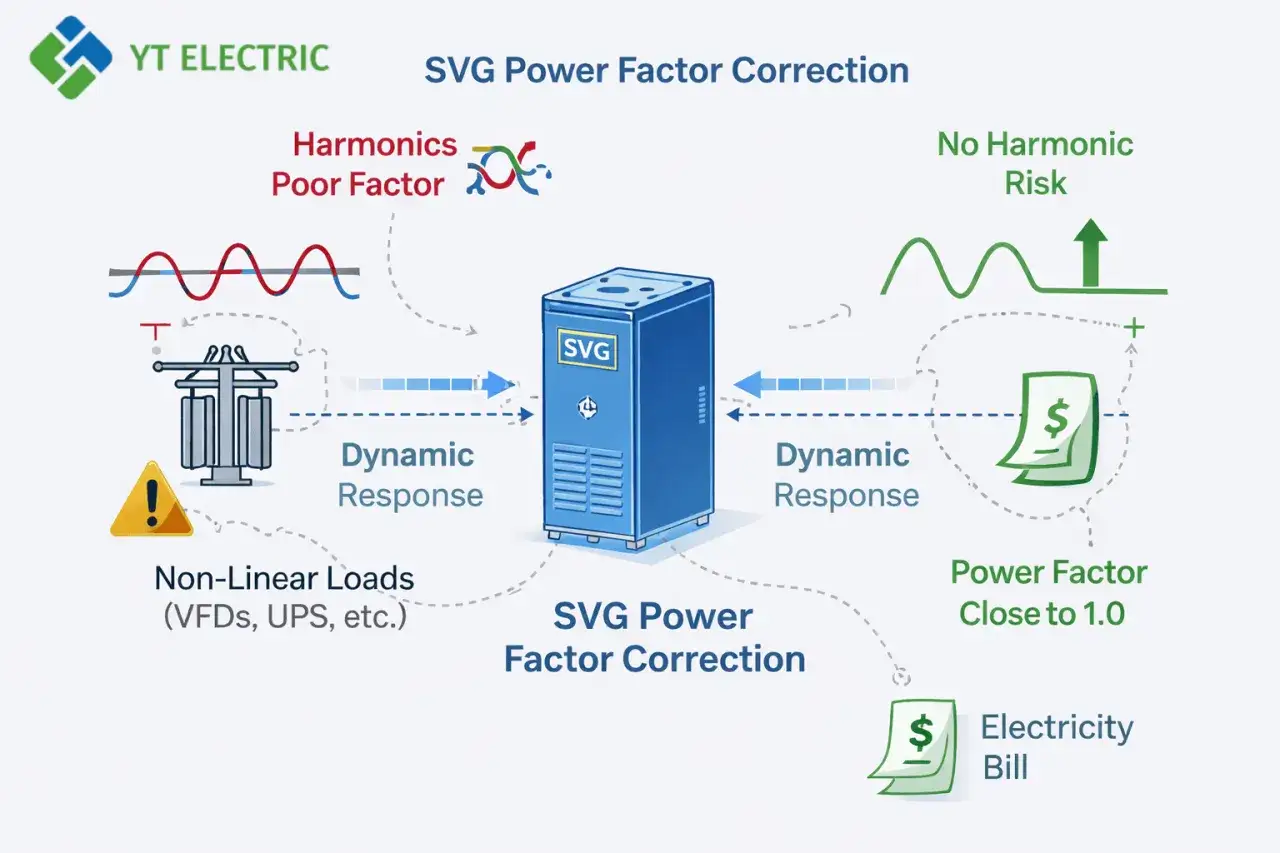

| SVG, czyli aktywny kompensator | Dynamiczne obciążenia, szybkie skoki poboru, wiele faz pracy | Bezstopniowa regulacja, dobra skuteczność, szybka reakcja | Wyższy koszt zakupu i większa złożoność | Najczęściej od kilkunastu do kilkudziesięciu tys. zł |
| Filtr aktywny | Gdy obok kompensacji trzeba mocno ograniczyć harmoniczne | Najszerszy efekt jakościowy | Najdroższe rozwiązanie, nie zawsze potrzebne | Najwyższy poziom kosztu w tej grupie |
Jeśli mam wskazać praktyczną zasadę, to jest prosta: przy stabilnym profilu pracy zwykle wystarcza bateria kondensatorów, ale przy instalacjach z fotowoltaiką, dużą elektroniką, stacjami ładowania albo częstymi zmianami obciążenia lepiej od razu rozważyć coś bardziej elastycznego. Tanie rozwiązanie, które nie nadąża za obiektem, bardzo szybko przestaje być tanie.
Sam sprzęt to jednak dopiero połowa sukcesu. Drugą połowę stanowi dobór i uruchomienie, bo źle ustawiony układ potrafi narobić tyle samo problemów, ile miał rozwiązać.
Jak wygląda dobór i montaż krok po kroku
W dobrze prowadzonym projekcie zaczynam od pomiaru, a nie od wyceny. Minimum to kilka dni rejestracji parametrów, najlepiej z pełnym profilem obciążenia, bo tylko wtedy widać, kiedy instalacja faktycznie „ucieka” z parametrami. Sama nazwa urządzenia niczego jeszcze nie rozstrzyga.
- Najpierw zbieram dane z faktur, rozdzielni i analizatora sieci.
- Potem sprawdzam, czy problem jest centralny, grupowy czy punktowy.
- Następnie dobieram moc układu do realnego profilu pracy, a nie do szacunku „na oko”.
- Na końcu konfiguruję regulator, punkt włączeń i zabezpieczenia, a po uruchomieniu sprawdzam zachowanie instalacji pod obciążeniem.
W praktyce najczęściej spotykam trzy poziomy: centralny układ w rozdzielni głównej, grupowy dla wybranej linii i indywidualny przy pojedynczym dużym odbiorniku. Im bardziej zmienne obciążenie, tym bliżej źródła problemu trzeba kompensować.
W tym miejscu szczególnie ważne są harmoniczne. To odkształcenia prądu, które pojawiają się przy elektronice mocy, falownikach i część układów LED. Jeśli je zignorujesz, zwykła bateria kondensatorów może się przegrzewać, a nawet przyspieszysz zużycie całego zestawu. Dlatego przy nowoczesnych instalacjach dobór „na tabliczce znamionowej” często nie wystarcza.
Po takim podejściu zostaje już pytanie najprostsze z pozoru, ale decydujące dla biznesu: ile to kosztuje i kiedy się zwróci. Tu właśnie najłatwiej oddzielić realny projekt od marketingu.
Ile to kosztuje i kiedy inwestycja się zwraca
Koszt zależy od tego, czy potrzebujesz prostego układu dla kilku odbiorników, czy dynamicznego systemu dla obiektu z dużą zmiennością obciążenia. Sam montaż, uruchomienie i dostrojenie często są tak samo ważne jak cena urządzenia, więc porównywanie wyłącznie „ceny z katalogu” prowadzi do złych wniosków.
| Skala obiektu | Typowe rozwiązanie | Orientacyjny koszt | Zwrot z inwestycji |
|---|---|---|---|
| Mały sklep, warsztat, biuro | Prosta bateria kondensatorów | Około 2-6 tys. zł | Często 12-24 miesiące |
| Średni zakład lub magazyn | Bateria automatyczna z lepszą regulacją | Około 6-15 tys. zł | Często 9-18 miesięcy |
| Instalacja z PV, LED, UPS, szybkim rozruchem obciążeń | SVG albo układ z dławikami | Około 10-30 tys. zł i więcej | Zależny od profilu pracy, zwykle 12-24 miesiące |
TAURON podaje, że przy wyższych opłatach za energię bierną zwrot bywa osiągany nawet w przedziale 9-24 miesięcy, a sam próg opłacalności potrafi pojawić się już przy kosztach rzędu 600 zł miesięcznie. To dobry punkt odniesienia, ale nie traktowałbym go jak automatycznej obietnicy, bo rzeczywisty wynik zależy od taryfy, profilu zużycia i jakości doboru.
Jeśli opłaty są jednorazowe albo sezonowe, rachunek wygląda inaczej niż w obiekcie, gdzie problem powtarza się co miesiąc. Dlatego przed decyzją wolę policzyć oszczędność na podstawie 2-3 okresów rozliczeniowych, a nie na bazie jednego rachunku.
Gdy koszty już są oszacowane, najłatwiej wpaść w kilka klasycznych pułapek. Właśnie one najczęściej decydują, czy układ naprawdę działa, czy tylko ładnie wygląda w ofercie.
Najczęstsze błędy, które psują efekt
Najdroższe są nie tyle same urządzenia, ile decyzje podjęte bez pomiaru. Z mojego doświadczenia wynika, że większość problemów bierze się z kilku powtarzalnych błędów:
- Dobór na podstawie mocy transformatora zamiast rzeczywistego profilu obciążenia.
- Ignorowanie harmonicznych w instalacjach z falownikami, UPS-ami i elektroniką mocy.
- Dążenie do „idealnego” współczynnika bez sprawdzenia, czy nie grozi to przekompensowaniem.
- Montaż układu w miejscu, które nie odzwierciedla faktycznych rozpływów mocy.
- Brak przeglądów po rozbudowie zakładu, wymianie oświetlenia albo montażu fotowoltaiki.
Warto też uważać na założenie, że jeśli coś działało pięć lat temu, to będzie działać dziś. Zmiana oświetlenia na LED, dołożenie magazynu energii, nowy falownik albo stacja ładowania potrafią całkowicie zmienić charakter instalacji. Wtedy stary układ nie musi być zły sam w sobie, ale może już nie pasować do nowych warunków.
Żeby uniknąć takich wpadek, przed zleceniem modernizacji dobrze jest zebrać kilka informacji, które naprawdę ułatwiają rozmowę z wykonawcą. I właśnie tym zamykam temat.
Co warto sprawdzić przed zleceniem modernizacji
Jeśli mam doradzić jeden praktyczny ruch, to zawsze zaczynam od porządku w danych. Bez nich nawet bardzo dobry instalator będzie zgadywał, a to w takim projekcie oznacza niepotrzebne ryzyko.
- Przygotuj trzy ostatnie faktury z częściami dystrybucyjnymi.
- Sprawdź, czy opłaty pojawiają się stale, czy tylko w wybranych miesiącach.
- Spisz największe odbiory: silniki, sprężarki, pompy, HVAC, UPS-y, LED, PV, ładowarki.
- Jeśli masz dane z analizatora sieci, poproś o wykresy tgφ, cosφ i harmonicznych.
- Ustal, czy układ ma chronić cały obiekt, jedną linię czy pojedyncze urządzenie.
Na koniec zostaje najważniejsza zasada: dobrze dobrany układ kompensacyjny ma być prawie niewidoczny w codziennej pracy, ale bardzo widoczny na rachunku i w stabilności instalacji. Jeśli podejdziesz do tematu pomiarowo, a nie „na czuja”, szybko zobaczysz, czy problem rzeczywiście wymaga interwencji i jakie rozwiązanie da najlepszy efekt.
