Aby poprawnie położyć instalację elektryczną w domu, niezbędne jest przestrzeganie kilku kluczowych zasad i kroków. Planowanie jest pierwszym i najważniejszym etapem, który powinien uwzględniać wszystkie punkty oświetleniowe, gniazda wtyczkowe oraz urządzenia o dużej mocy, takie jak kocioł c.o. czy piekarnik. Dokładne zaplanowanie instalacji pozwala nie tylko na uniknięcie błędów, ale również na oszczędności związane z ewentualnymi poprawkami w przyszłości.
W artykule przedstawimy, jak prawidłowo układać kable elektryczne, jakie są zasady podziału obwodów oraz na co zwrócić uwagę przy wyborze materiałów i narzędzi. Dzięki tym informacjom zyskasz pewność, że Twoja instalacja będzie nie tylko funkcjonalna, ale przede wszystkim bezpieczna.
Najważniejsze informacje:
- Dokładne zaplanowanie instalacji elektrycznej jest kluczowe dla uniknięcia błędów.
- Przewody elektryczne powinny być układane w linii prostych, równolegle do ścian.
- Instalację należy podzielić na oddzielne obwody, z osobnymi wyłącznikami nadmiarowoprądowymi.
- Ważne jest prawidłowe umiejscowienie gniazd i włączników w odpowiednich wysokościach.
- Bezpieczeństwo podczas instalacji elektrycznej wymaga przestrzegania kluczowych zasad ochrony przed porażeniem prądem.
- W przypadku skomplikowanych prac elektrycznych warto skorzystać z pomocy profesjonalnego elektryka.
Jak zaplanować instalację elektryczną w domu, aby uniknąć błędów
Planowanie instalacji elektrycznej jest kluczowym krokiem, który pozwala uniknąć wielu problemów w przyszłości. Przede wszystkim, należy dokładnie określić, jakie urządzenia i punkty oświetleniowe będą potrzebne w każdym pomieszczeniu. Zrozumienie wymagań elektrycznych w różnych częściach domu pomoże w stworzeniu efektywnego i bezpiecznego projektu. Warto również pamiętać, że odpowiednie zaplanowanie instalacji pozwala zaoszczędzić czas i pieniądze, eliminując konieczność późniejszych przeróbek.
Ważnym elementem planowania jest stworzenie szczegółowego schematu instalacji, który powinien zawierać wszystkie niezbędne informacje, takie jak liczba obwodów, lokalizacja gniazd oraz obliczenia obciążenia. Taki schemat powinien być przygotowany przez osobę z odpowiednimi kwalifikacjami, aby zapewnić zgodność z obowiązującymi normami. Pamiętaj, że dobrze zaplanowana instalacja elektryczna to nie tylko funkcjonalność, ale również bezpieczeństwo użytkowników.
Określenie potrzeb elektrycznych w różnych pomieszczeniach
Każde pomieszczenie w domu ma swoje specyficzne potrzeby elektryczne, które należy dokładnie ocenić. W kuchni, na przykład, będziesz potrzebować więcej gniazd, aby podłączyć urządzenia takie jak lodówka, zmywarka czy piekarnik. W salonie ważne są punkty oświetleniowe oraz gniazda do podłączenia sprzętu elektronicznego. W łazience natomiast, należy uwzględnić gniazda o odpowiednim stopniu ochrony, aby zapewnić bezpieczeństwo w wilgotnym środowisku.
| Pomieszczenie | Liczba gniazd | Punkty świetlne |
|---|---|---|
| Kuchnia | 6-8 | 3-5 |
| Salon | 4-6 | 4-6 |
| Łazienka | 2-3 | 1-2 |
| Sypialnia | 2-4 | 2-4 |
Tworzenie schematu instalacji - krok po kroku
Stworzenie szczegółowego schematu instalacji elektrycznej to kluczowy krok w procesie planowania. Pierwszym krokiem jest zidentyfikowanie wszystkich punktów, które będą wymagały zasilania, takich jak gniazda, włączniki i urządzenia. Następnie, należy określić, jak przewody będą prowadzone między tymi punktami, co pozwoli na stworzenie logicznego i funkcjonalnego układu. Używając odpowiednich symboli, takich jak linie dla przewodów i okręgi dla gniazd, można stworzyć czytelny schemat. Na koniec, warto sprawdzić schemat pod kątem zgodności z obowiązującymi normami i przepisami, aby zapewnić bezpieczeństwo instalacji.
Wybór odpowiednich materiałów i narzędzi do instalacji
Aby skutecznie zainstalować elektrykę w domu, należy wybrać odpowiednie materiały oraz narzędzia. Wśród podstawowych materiałów znajdują się przewody elektryczne, złącza oraz gniazda. Do najczęściej używanych przewodów należy przewód płaski wielożyłowy, który jest łatwy w montażu. Kluczowe narzędzia to wiertarka, obcinacz do kabli oraz narzędzie do ściągania izolacji, które znacznie ułatwiają pracę i przyspieszają proces instalacji.
| Typ materiału/narzędzia | Marka | Specyfikacja |
|---|---|---|
| Przewód płaski wielożyłowy | Viko | 1,5 mm², 3 żyły |
| Gniazdo elektryczne | Legrand | Wodoodporne, IP44 |
| Wiertarka | DeWalt | 18V, akumulatorowa |
| Obcinacz do kabli | Knipex | 160 mm, z ergonomicznymi uchwytami |
| Narzędzie do ściągania izolacji | Stanley | Automatyczne, z regulacją |
Techniki układania przewodów - co musisz wiedzieć

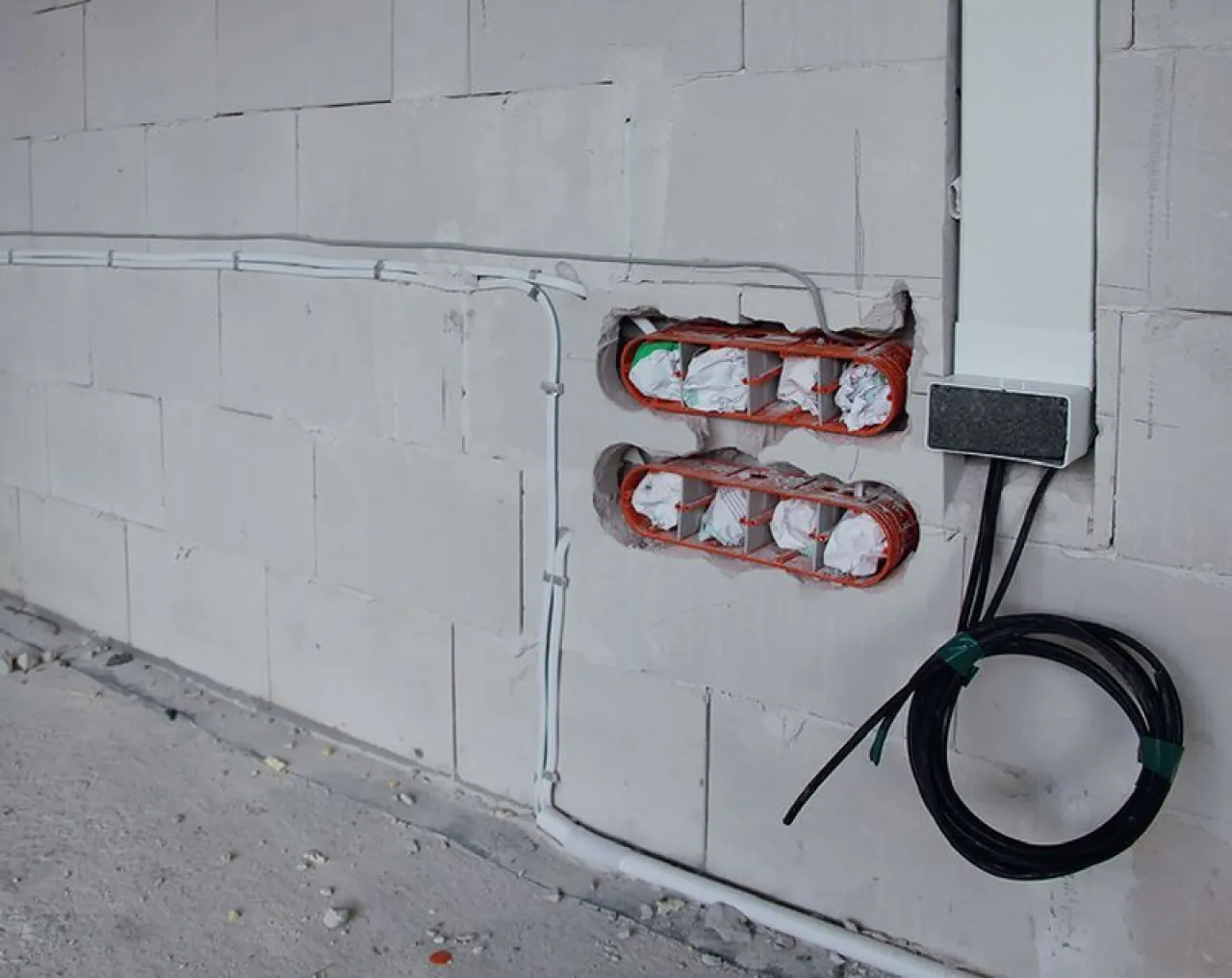

Układanie przewodów elektrycznych można przeprowadzić na różne sposoby, w zależności od specyfiki projektu. Metoda podtynkowa polega na umieszczaniu przewodów w bruzdach wykutych w ścianach, co zapewnia estetyczny wygląd. Alternatywnie, można zastosować metodę natynkową, gdzie przewody są prowadzone na powierzchni ścian, co jest prostsze i szybsze, ale mniej estetyczne. W przypadku instalacji w miejscach narażonych na wilgoć, takich jak łazienki, należy stosować przewody o odpowiednim stopniu ochrony.
Jak podzielić instalację na obwody, by uniknąć przeciążeń
Podział instalacji elektrycznej na obwody jest kluczowy w celu zapobiegania przeciążeniom i zapewnienia bezpieczeństwa użytkowania. Każdy obwód powinien być zaprojektowany tak, aby mógł obsługiwać określoną ilość urządzeń, co zmniejsza ryzyko przegrzewania się przewodów i awarii. Ważne jest, aby każdy obwód był zasilany przez osobny wyłącznik nadmiarowoprądowy, co umożliwia łatwe odłączenie zasilania w przypadku awarii. Zrozumienie mocy urządzeń, które będą podłączane do obwodów, jest kluczowe dla prawidłowego ich podziału.
Obliczenia obciążenia są niezbędne do określenia, ile urządzeń można podłączyć do danego obwodu. Na przykład, w przypadku obwodów jednofazowych, obciążenie nie powinno przekraczać 2 kW, a w przypadku obwodów trójfazowych - 6 kW. Przestrzeganie tych zasad pozwoli na uniknięcie problemów związanych z przeciążeniem, co jest szczególnie ważne w domach z wieloma urządzeniami elektrycznymi.
- Pralka - 2 kW
- Piekarnik - 2,5 kW
- Lodówka - 0,15 kW
- Telewizor - 0,1 kW
- Komputer - 0,3 kW
Zasady podziału obwodów w zależności od urządzeń
Podział obwodów powinien być oparty na typach urządzeń, które będą używane w domu. Na przykład, urządzenia o dużym poborze mocy, takie jak pralki i piekarniki, powinny być zasilane z osobnych obwodów, aby uniknąć przeciążeń. Warto również zainwestować w obwody dedykowane dla sprzętu elektronicznego, aby zapewnić stabilne zasilanie. Właściwy podział obwodów zwiększa bezpieczeństwo oraz ułatwia późniejsze zarządzanie instalacją elektryczną.
| Urządzenie | Idealna liczba gniazd | Typ obwodu |
|---|---|---|
| Pralka | 1 | Osobny |
| Piekarnik | 1 | Osobny |
| Lodówka | 1 | Osobny |
| Telewizor | 1-2 | Wspólny |
| Komputer | 1 | Wspólny |
Jak obliczyć obciążenie obwodów elektrycznych
Obliczanie obciążenia obwodów elektrycznych jest kluczowym krokiem w zapewnieniu bezpieczeństwa instalacji. Aby to zrobić, należy zsumować moc wszystkich urządzeń, które będą podłączane do danego obwodu. Moc wyrażana jest w kilowatach (kW) i można ją łatwo znaleźć na tabliczkach znamionowych urządzeń. Po zsumowaniu mocy, ważne jest, aby upewnić się, że całkowite obciążenie nie przekracza maksymalnych wartości dla danego obwodu, co zazwyczaj wynosi 2 kW dla obwodów jednofazowych i 6 kW dla trójfazowych.
Czytaj więcej: Jakie narzędzia dla elektryka są niezbędne do bezpiecznej pracy?
Jak zintegrować inteligentne systemy z instalacją elektryczną
W dzisiejszych czasach, inteligentne systemy stają się coraz bardziej popularne w domach, co wprowadza nowe możliwości dla instalacji elektrycznych. Integracja takich systemów, jak oświetlenie sterowane zdalnie, inteligentne gniazda czy systemy zarządzania energią, wymaga przemyślanej struktury obwodów. Warto rozważyć podział obwodów na te, które będą obsługiwać urządzenia tradycyjne oraz te, które będą zasilane przez inteligentne technologie. Takie podejście zapewnia nie tylko efektywność energetyczną, ale również większą elastyczność w zarządzaniu domem.
Dodatkowo, warto zainwestować w systemy monitorowania zużycia energii, które dostarczają informacji o obciążeniu poszczególnych obwodów. Dzięki temu użytkownicy mogą lepiej zarządzać zużyciem energii, identyfikować urządzenia o wysokim poborze mocy oraz podejmować świadome decyzje dotyczące ich użycia. W przyszłości, takie integracje będą kluczowe w kontekście rosnącej potrzeby oszczędzania energii i zrównoważonego rozwoju.
